60 2 Ручное управление и наладка
2.2
Пере
мещение
о
сей
станка
Электронический маховичок HR 420
Противоположно к HR 410 переносный маховичок HR 420
оснащен дисплеем, на котором высвечиваестя разнообразная
информация. Кроме того оператор может через
программируемые клавиши маховичка осуществлять важные
функции настройки, нпр. установливать опорные точки или
вводить функции М и их отрабатывать.
Как только маховичок активируется через клавишу активирования
маховичка, невозможно управление через пульт обслуживания.
УЧПУ указует это состаяние на дисплее УЧПУ в перекрывающем
окне.

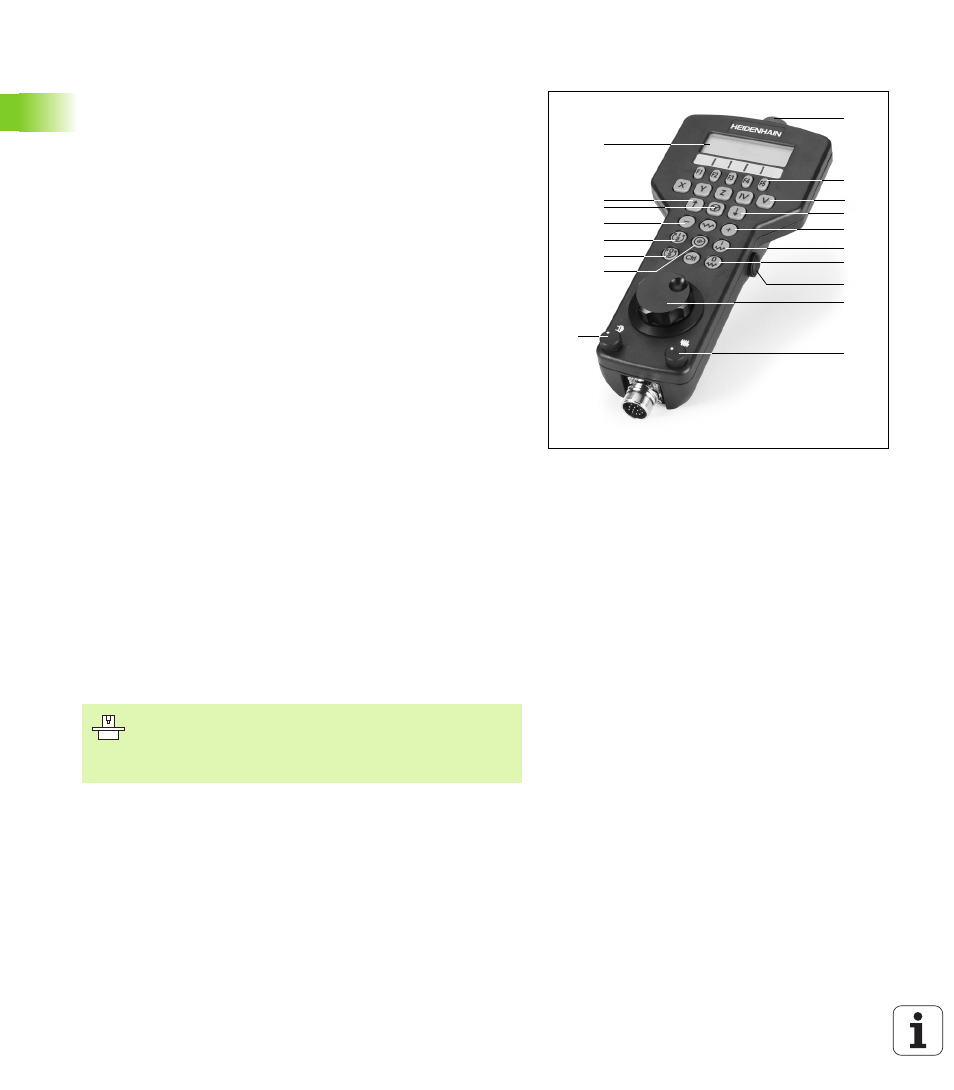

Маховичок HR 420 распологает следующими элементами
обслуживания:
Перемещение с помощью маховичка возможно – при активной
M118 во время отработки программы.
1 NOT-AUS-клавиша (аварийный выключатель)
2 Дисплей маховичка для индикации статуса и выбора функций
3 Softkeys (программированниые клавиши)
4 Клавиши выбора осей
5 Клавиша активирования маховичка
6 Клавиши со стрелкой для определения чувствительности
маховичка
7 Клавиша направления, в котором УЧПУ перемещает
избранную ось
8 Включить шпиндель (функция зависящая от станка)
9 Выключить шпиндель (функция зависящая от станка)
10 Клавиша «ЧУ-запись генерировать»
11 ЧУ-старт
12 ЧУ-стоп
13 Клавиша согласия
14 Маховичок
15 Потенциометр скорости вращения шпинделя
16 Потенциометр подачи
Производитель станков может предоставить
дополнительные функции для маховичка HR 420 в
распоряжение. Обратите внимание на Инструкцию
обслуживания станка
