8 Программирование: циклы
8.4
Цик
лы
для
фрез
еров
ания
кар
м
анов
(
вые
мек
),
ца
п
ф
и
па
зо
в
8
Обьём обработки (0/1/2) Q215: Определить
обьём обработки
0: Черновая и чистовая обработка
1: Только черновая обработка
2: Только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен
8
1. Длина бока Q218 (инкрементно): Длина
кармана, параллельно к главной оси плоскости
обработки
8
2. Длина бока Q219 (инкрементно): Длина
кармана, параллельно к вспомогательной оси
плоскости обработки
8
Радиус угла Q220: Радиус угла кармана. Если не
задано, УЧПУ назначает радиус углов равным
радиусу инструмента
8
Припуск на чистовую обработку со стороны
Q368 (инкрементно): Припуск на чистовую
обработку на плоскости обработки.
8
Положение при повороте Q224 (абсолютно):
Угол, на который поворочивается целый карман.
Центр вращения лежит на позиции, на которой
находится инструмент при вызове цикла.
8

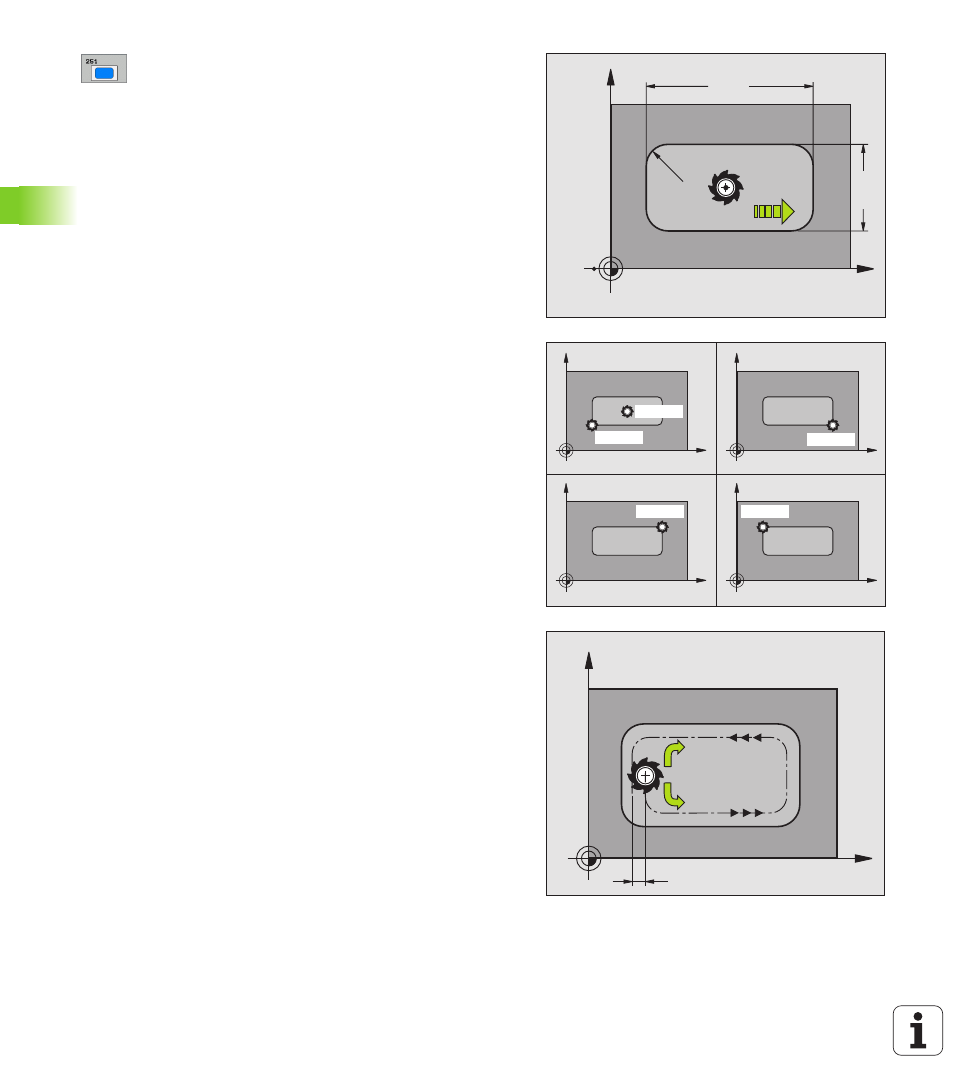

Положение кармана Q367: Положение кармана в
отнесении к позиции инструмента при вызове
цикла (смотри рисунок справа по середине):
0: Позиция инструмента = центр кармана
1: Позиция инструмента = левый нижний угол
2: Позиция инструмента = правый нижний угол
3: Позиция инструмента = правый верхний угол
4: Позиция инструмента = левый верхний угол
8
Подача фезерования Q207: Скорость
перемещения инструмента при сверлении в мм/
мин
8
Вид фрезерования Q351: Вид обработки
фрезерованием при M03:
+1 = фрезерование попутное
–1 = фрезерование встречное
X
Y
Q219
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
X
Y
k
Q351=+1
Q351=1
