Данные контура (цикл g120), Странице 380, 6 sl- цик лы – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-02) ISO programming
Страница 380
380
8 Программирование: циклы
8.6 SL-
цик
лы

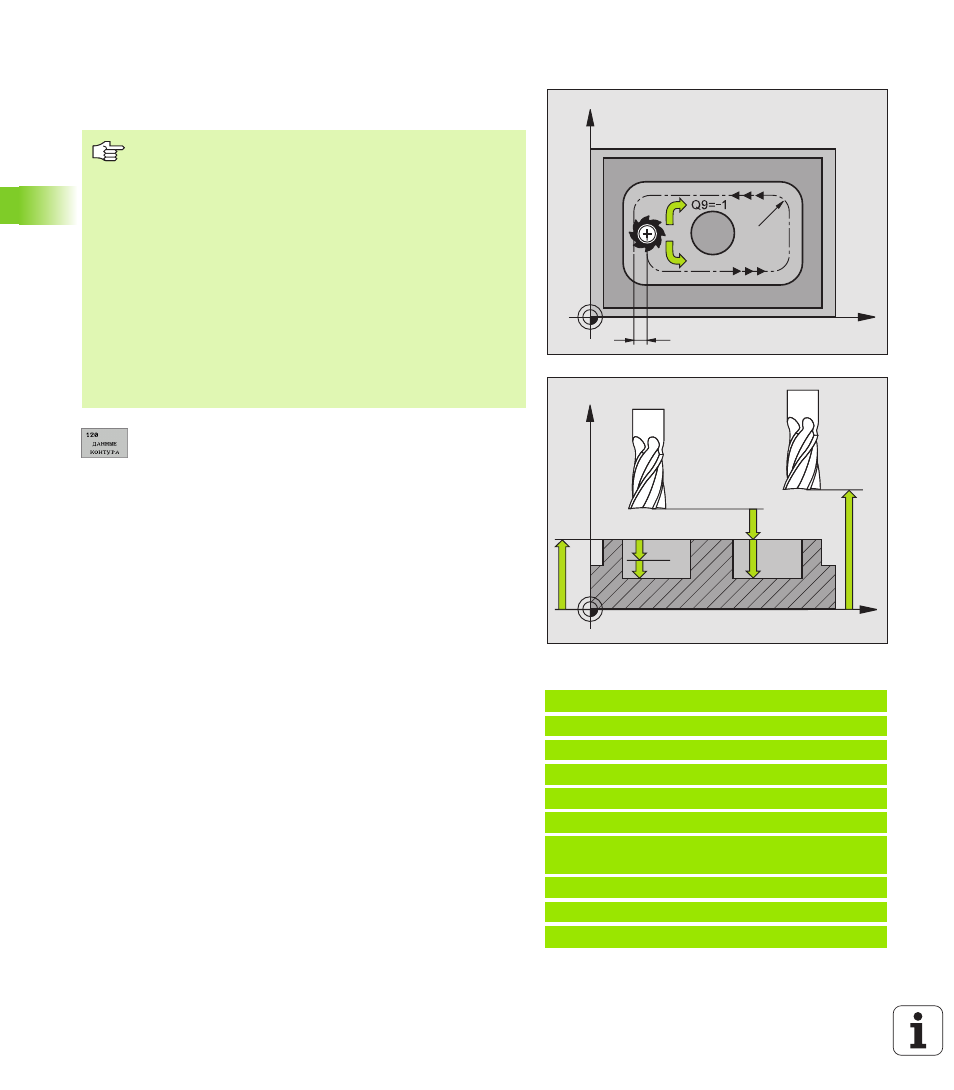

ДАННЫЕ КОНТУРА (цикл G120)
В цикле G120 вводите информацию о обработке для подпрограмм
с подконтурами.
8
Глубина фрезерования Q1 (инкрементно):
Расстояние поверхности детали – дна кармана.
8
Наложение траектории коэфицент Q2: Q2 x
радиус детали дает подвод со стороны k.
8
Припуск на чистовую обработку со стороны Q3
(инкрементно): Припуск на чистовую обработку на
плоскости обработки.
8
Припуск на чистовую обработку на глубине Q4
(инкрементно): Припуск на чистовую обработку на
глубине.
8
Kоордината поверхности детали Q5
(абсолютно): Абсолютная координата
поверхности загатовки
8
безопасное расстояние Q6 (инкрементно):
Расстояние между торцовой стороной
инструмента и поверхностью детали
8
Безопасная высота Q7: (абсолютно):
Абсолютная высота, на которой не может
произойти столкновение с загатовкой (для
промежуточного позиционирования и возврата в
конце цикла)
Пример: ЧУ-запись
N57 G120 ДАННЫЕ КОНТУРА
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3=+0.2
;ПРИПУСК СТОРОНА
Q4=+0.1
;ПРИПУСК ГЛУБИНА
Q5=+30
;КООРД.ПОВЕРХНОСТИ
Q6=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q7=+80
;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.5
;РАДИУС ЗАКРУГЛЕНИЯ
Q9=+1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Обратите внимание перед программированием
Цикл G120 является DEF-активным, что означает
G120 действует с его определения в программе
обработки.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет соответственного
цикла.
Указанная в цикле G120 информация о обработке
действует для циклов от G121 до G124.
Если применяете SL-цикли в программах с Q-
параметрами, то Вам нельзя использовать
параметров от Q1 до Q19 в качестве параметров
программы.
