532 12 Тест программы и прогон программы
12.1
Гр
аф
и
ка

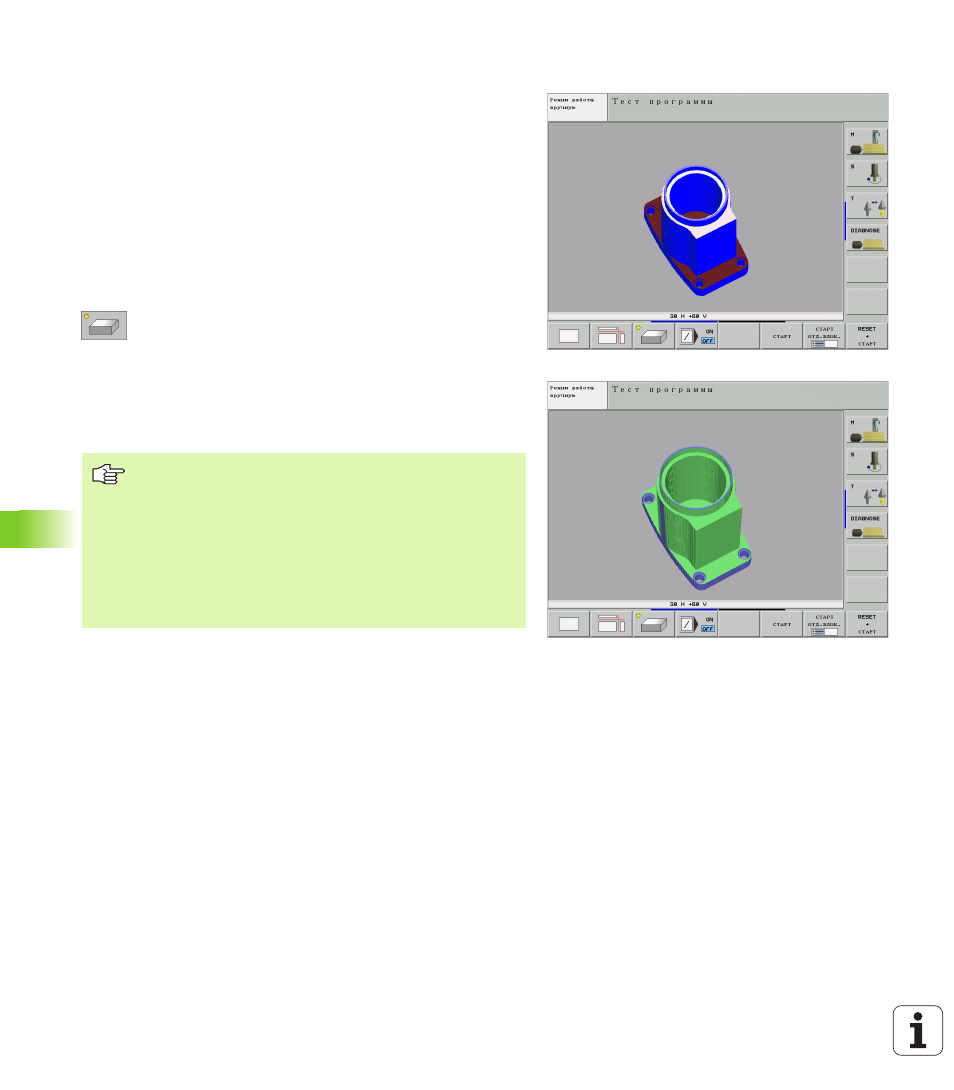

3D-представления
ЧПУ показывает обрабатываемую деталь пространственно. Если
оператор распологает соответствующим оборудованием, то
УЧПУ представляет с помощью 3D-графики высокого разрешения
даже обработку на наклоненной плоскости обработки и
многоосевую обработку.
3D-изображение можете поворочивать вокруг вертикальной оси
или опрокидывать вокруг горизонтальной оси. Очертания
загатовки в начале графического моделирования Вы можете
представить в виде рамок.
В режиме работы Тест программы находятся в распоряжении
функции для увеличения выреза, смотри “Увеличение отрезка”,
страница 535.
8 Выбор 3D-изображения с помощью
программируемой клавиши. Двойным нажатием
программируемой клавиши переключаете на
графику высокого разрешения 3D. Переключение
возможно только тогда, если симуляция окончена.
Графика высокого разрешения указует также
обработку на наклоненной плоскости обработки
Скорость 3D-графики зависит от длины режущих
кромок (графа LCUTS в таблицы инструментов). Если
LCUTS дефинировано с 0 (базисная настройка), тогда
симуляция расчитывает бесконечную длину кромок,
что приводит к долгим расчетам ЭВМ. Если не хотите
дефинировать LCUTS, можете установить значение
параметра 7312 на значение от 5 до 10. Таким образом
УЧПУ ограничивает внутренее длину кромок до
значения, возникающего из MP7312 умножить через
диаметр инструмента.
