11 Программирование: Q-параметры
11.10
Примеры
программиров
ания

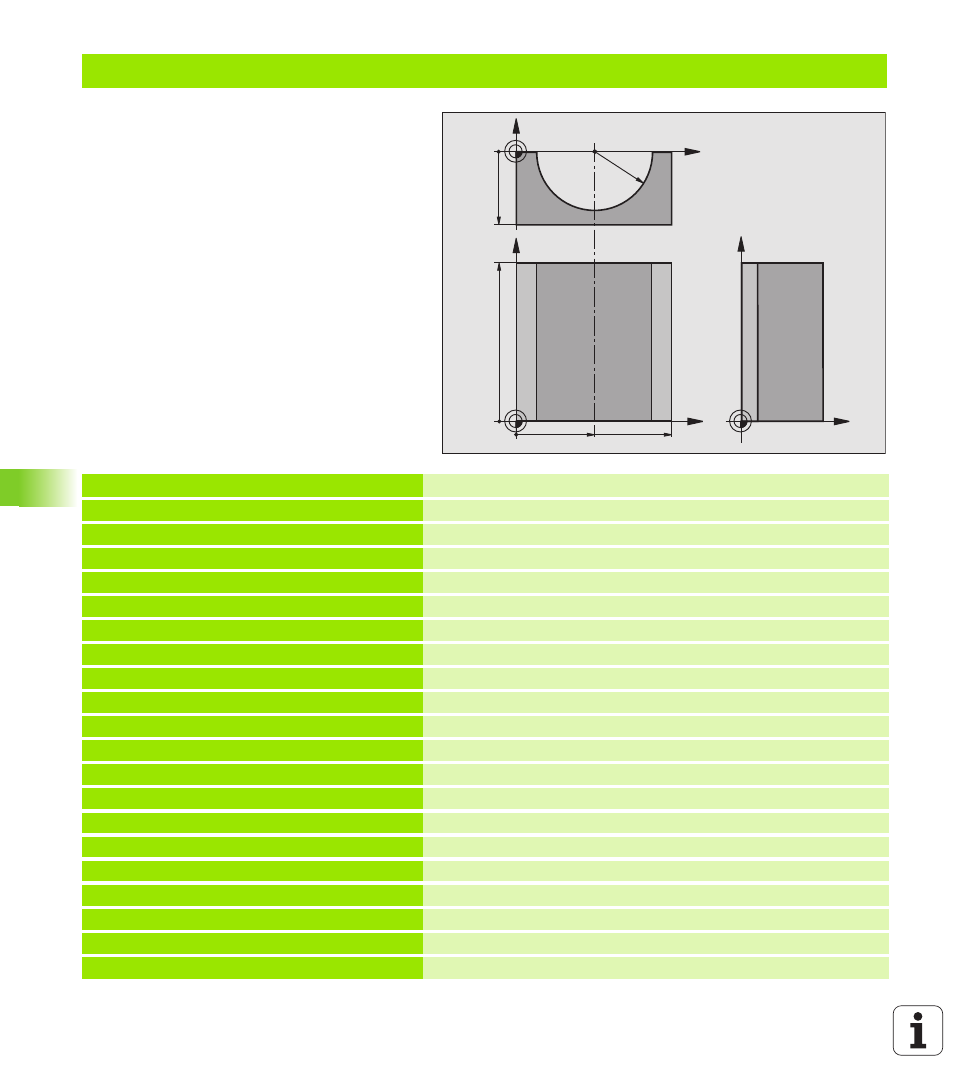

Пример: Цилиндр вогнутый с помощью радиусной фрезы
Прохождение программы
Программа функционирует только с
применением радиусной фрезы, длина
инструмента относится к центру головки
Контур цилиндра состоит из многих
небольших отрезков прямой (определяемый
через Q13). Чем больше установленных
шагов, тем более гладким будет контур.
Цилиндр фрезеруется продольно (здесь:
параллельно к оси Y)
Направление фрезерования определяется
через угол старта и конечный угол в
пространстве:
Направление обработки по часовой стрелке:
Угол старта > конечный угол
Направление обработки по часовой стрелке:
Угол старта < конечный угол
Радиус инструмента корригируется
автоматически
%ZYLIN G71 *
N10 D00 Q1 P01 +50 *
Центр X-оси
N20 D00 Q2 P01 +0 *
Центр Y-оси
N30 D00 Q3 P01 +0 *
Центр Z-оси
N40 D00 Q4 P01 +90 *
Угол старта пространство (плоскость Z/X)
N50 D00 Q5 P01 +270 *
Конечный угол пространство (плоскость Z/X)
N60 D00 Q6 P01 +40 *
Радиус цилиндра
N70 D00 Q7 P01 +100 *
Длина цилиндра
N80 D00 Q8 P01 +0 *
Угловое положение на плоскости X/Y
N90 D00 Q10 P01 +5 *
Припуск радиус цилиндра
N100 D00 Q11 P01 +250 *
Подача на глубину врезания
N110 D00 Q12 P01 +400 *
Подача фрезерования
N120 D00 Q13 P01 +90 *
Количество резаний
N130 G30 G17 X+0 Y+0 Z-50 *
Дефиниция загатовки
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+3 *
Определение инструмента
N160 T1 G17 S4000 *
Вызов инструмента
N170 G00 G40 G90 Z+250 *
Свободный ход инструмента
N180 L10,0 *
Вызов обработки
N190 D00 Q10 P01 +0 *
Возврат припуска
N200 L10,0
Вызов обработки
X
Y
50
100
100
Z
Y
X
Z
-50
R40
