11.2 Семейства деталей –
Q-параметры вместо
числовых значений
С помощью функции Q-параметров D0: РАСПРЕДЕЛЕНИЕ
можете придавать Q-параметрам числовые значения. В таком
случае употребляется в программе обработки вместо числового
значения определённый Q-параметр.
ЧУ-записи в качестве примера
Для семейств деталей Вы программируете нпр. характерные
размеры детали в виде Q-параметров.
Для обработки отдельных деталей Вы подчиняете потом каждому
параметру соответственное числовое значение.
Пример

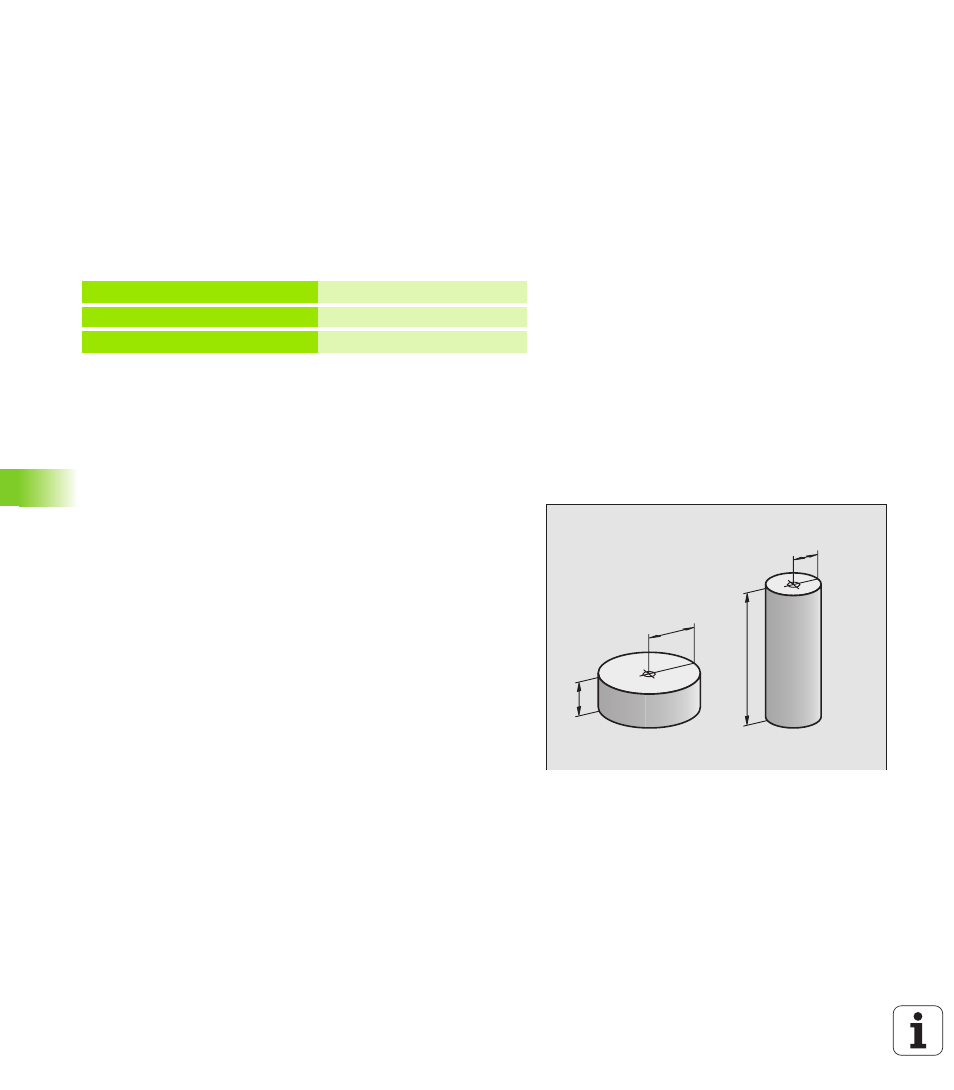

Цилиндр с применением Q-параметров
N150 D00 Q10 P01 +25 * Назначение
... Q10 получает значение 25
N250 G00 X +Q10 * соответствует G00 X +25
Радиус цилиндра R = Q1
Высота цилиндра H = Q2
Цилиндр Z1 Q1 = +30
Q2 = +10
Цилиндр Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
