HEIDENHAIN iTNC 530
49
1.4
Индикации
со
ст
о
я
ния

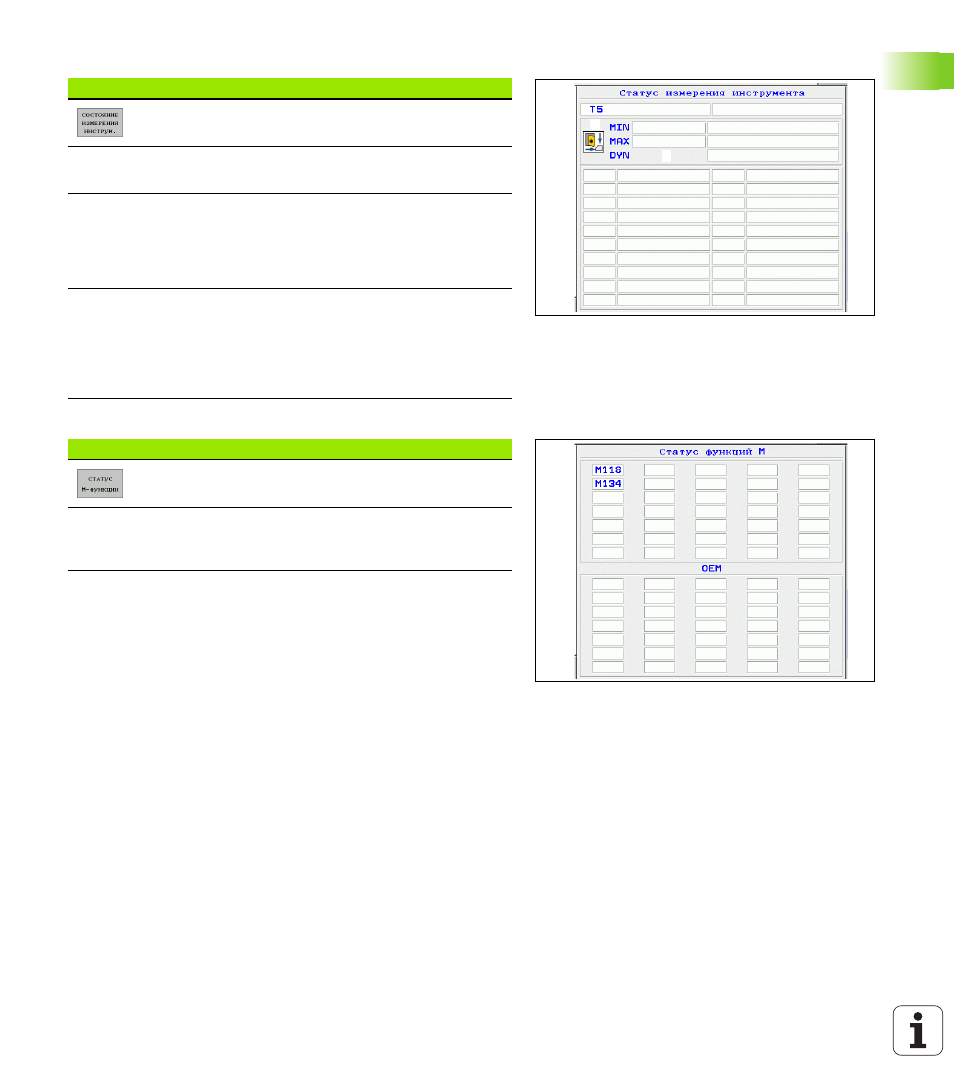

Измерение инструмента
Активные дополнительные функции M
Softkey Распределение
Значение
1
Номер инструмента, который
измеряется
2
Индикация, измеряется ли радиус
инструмента или его длина
3
MIN- и MAX-значение измерения
отдельных режущих кромок и
результаты измерения со
вращающимся инструментом
(DYN)
4
Номер кромки инструмента с
принадлежащим значением
измерения. Звёздочка за
значением измерения указывает,
что оно лежит вне предела
допуска из таблицы инструментов
Softkey Распределение Значение
1
Список активных M-функций с
жёстко определённым значением
2
Список активных M-функций,
которые настроиваются
производителем станков
2
3
4
1
1
2
