HEIDENHAIN iTNC 530
533
12.1
Гр
аф
и
ка
3D-представление поворочивать увеличивать/уменьшать
8
Переключать линейку программируемых клавишей, пока не
появится клавиша для выбора функции поворочивания и
увеличения/уменьшения
8
Выбор функции для поворота и увеличения/
уменьшения:
Если к УЧПУ подключена мышь, то вышеописанные функции
можете выполнить также с помощью мыши:
8
Для трехмерного поворота изображаемой графики: деражать
нажатой правую клавишу мыши и перемещать мышь. В случае
3D-графики высокой разделителной способности УЧПУ указует
систему координат, изображаемую активную в данный момент
ориентацию детали, в случае нормального 3D-изображения
деталь поворочивается полностью вместе с изображением.
После освобождения правой клавиши мыши, УЧПУ
устанавливает деталь в дефинированном направлении
8
Для смещения изображаемой графики: деражать нажатой
среднюю клавишу мыши или шарик мыши и перемещать мышь.
УЧПУ смещает деталь в соответственном направлении. После
освобождения средней клавиши мыши, УЧПУ устанавливает
деталь на дефинированную позицию
8
Для увеличения/уменьшения определенного участка с
помощью мыши: маркировать нажатой левой клавишой мыши
прямоугольный участок увеличения. После освобождения
левой клавиши мыши, УЧПУ увеличивает деталь на
дефинированном участке
8
Для быстрого увеличения и уменьшения с помощью мыши:
шарик мыши поворочивать вперед или назад

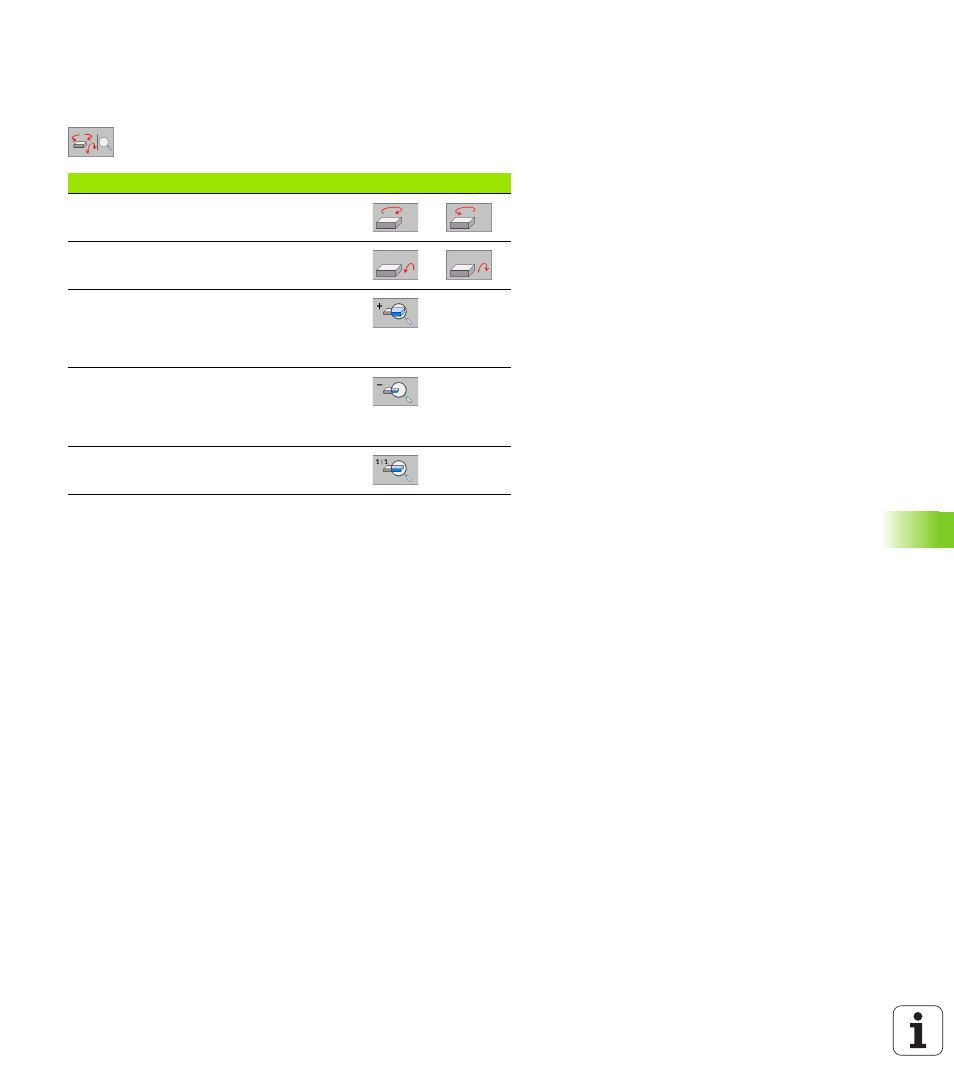

Функция
Softkeys
Представление 5°-шагами вертикально
поворочивать
Изображение 5°-шагами горизонтально
повернуть
Изображение шагами увеличивать. Если
изображение увеличено, то УЧПУ
указывает в линейке сноски окна
графики букву Z
Изображение шагами уменьшать. Если
изображение уменьшено, то УЧПУ
указывает в линейке сноски окна
графики букву Z
Сброс изорбажения на
программированную величину
