HEIDENHAIN TNC iTNC 530

219

6.5

Движ

ения

по

траект

ории

по

лярные

к

оор

динаты

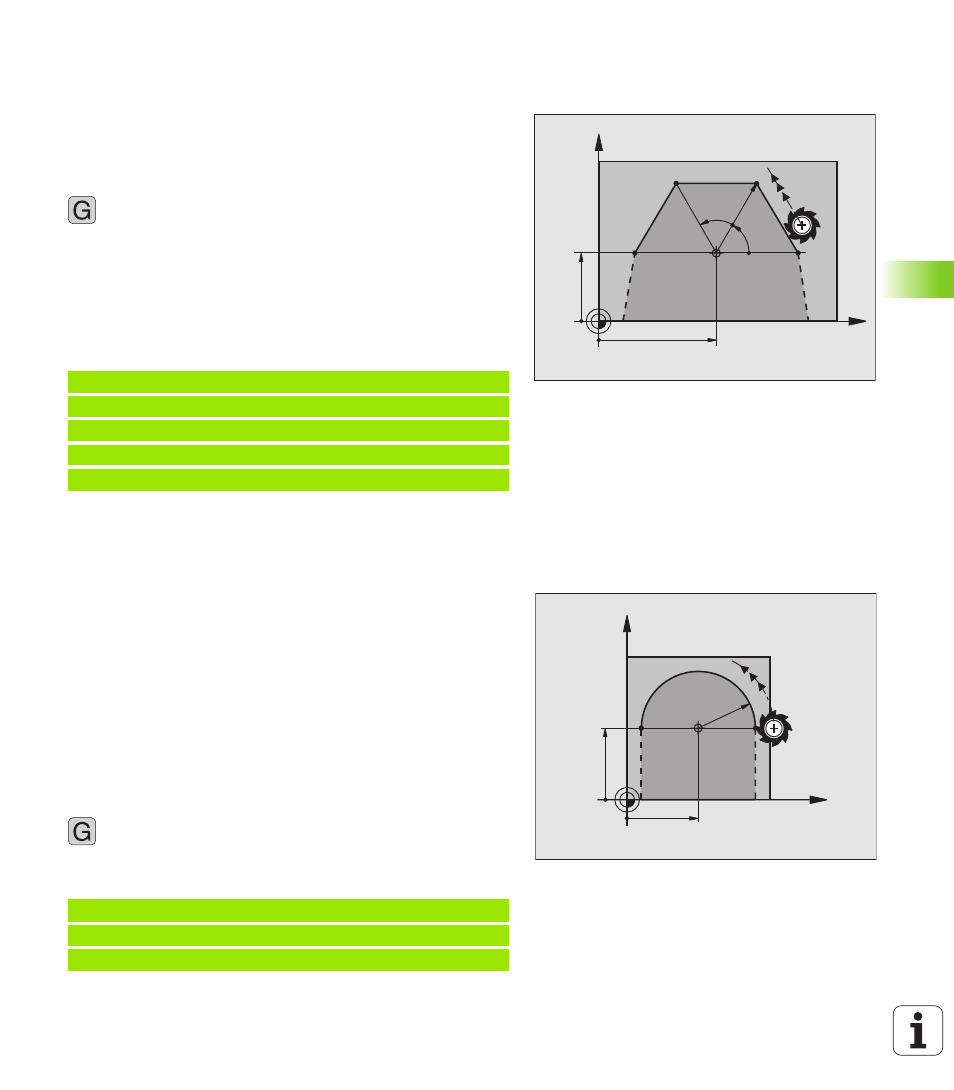

Прямая на ускоренном ходе G10
Прямая с подачей G11 F. . . .

Инструмент перемещается по прямой от своей актуальной

позиции к конечной точке прямой. Точка старта является

конечной точкой предыдущего предложения.

Программирование

8

Радиус в полярных координатах R: Расстояние

конечной точки прямой от полюса I, J ввести

8

Полярные координаты-угол H: Положение угла

конечной точки прямой между –360° и +360°

Знак числа H установлен базовой осью угла:

„

Угол между базовой осью угла и R против часовой стрелки: H >0

„

Угол между базовой осью угла и R по часовой стрелке: H<0

ЧУ-записи в качестве примера

Круговая траектория G12/G13/G15 вокруг
полюса I, J

Полярные координаты-радиус R является одновременно

радиусом дуги окружности. R определяется расстоянием

начальной точки от полюса I, J. Программированная в последнюю

очередь позиция инструмента перед G12-, G13- или G15-

предложением является точкой старта круговой траектории.

Направление вращения

„

По часовой стрелке: G12

„

Против часовой стрелки: G13

„

Без указания направления вращения: G15. УЧПУ

перемещается по круговой траектории с программированным в

последнем направлением вращения

Программирование

8

Полярные координаты-угол H: Положение угла

конечной точки круговой траектории между -5400°

и +5400°

ЧУ-записи в качестве примера

N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *

X

Y

45

25

60°

60°

30

CC

11

N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *

X

Y

25=I

25=J

R20

13
