HEIDENHAIN TNC iTNC 530
225
6.6
Со
здание
программ
ко
н
тур
а
на
о
снов
ании
данных
DXF (
опция
ПО
)
6.6 Создание программ контура
на основании данных DXF
(опция ПО)
Применение
Созданные в системе CAD файлы DXF можете открыть прямо в
УЧПУ, для извлечения контуров и сохранения этих контуров в
качестве программ с диалогом открытым текстом. Таким
образом получаемые программы с диалогом открытым текстом
отрабатываются также на предыдущих управлениях УЧПУ, так как
программы с диалогом открытым текстом содержат только L- и
CC-/CP-кадры.
Если DXF-файлы перерабатываются оператором в режиме
работы Программу записать в памяти/редактирование , тогда
УЧПУ генерирует программы контура с расширением файла .H.
Если DXF-файлы перерабатываются оператором в режиме
работы smarT.NC, тогда УЧПУ генерирует программы контура с
расширением файла .HC.
DXF-файл открыть
8
Выбор режима работы Программу ввести в
память/редактировать
8
Выбор управления файлами
8
Набрать менью Softkey для выбора указываемых
типов файлов: Softkey ВЫБОР ТИПА нажать
8
Указать все файлы DXF: Softkey УКАЗАТЬ .DXF
нажать
8
Набрать каталог, в котором сохраняется файл DXF
8

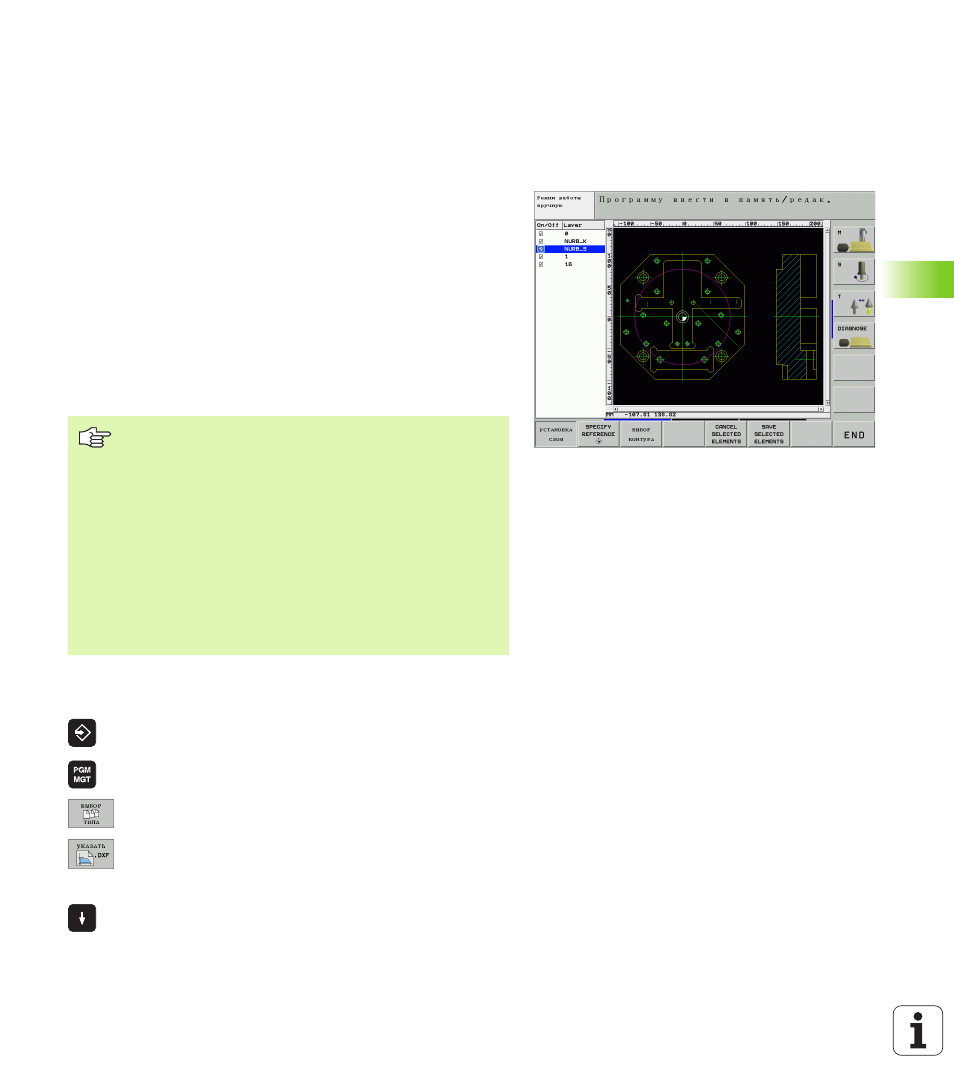

Набрать желаемый файл DXF, нажимая ENT
принять: УЧПУ запускает конвертер DXF и указует
содержание файла DXF на дисплее. В левом окне
УЧПУ указует так называемые слои (уровни), в
правом окне чертеж
Обрабатываемый файл DXF должен сначала быть
записан на жестком диске УЧПУ.
Откываемый файл DXF должен содержать как
минимум один уровень.
УЧПУ поддерживает самый распространенный
фомрмат DXF, а именно R12 (соответствует AC1009).
В качестве контура можете выбирать следующие
элементы DXF:
LINE (прямая)
CIRCLE (полный круг)
ARC (делительная окружность)
