412

8 Программирование: циклы

8.7 SL-

цик

лы

с

фо

рмуло

й

ко

н

тур

а

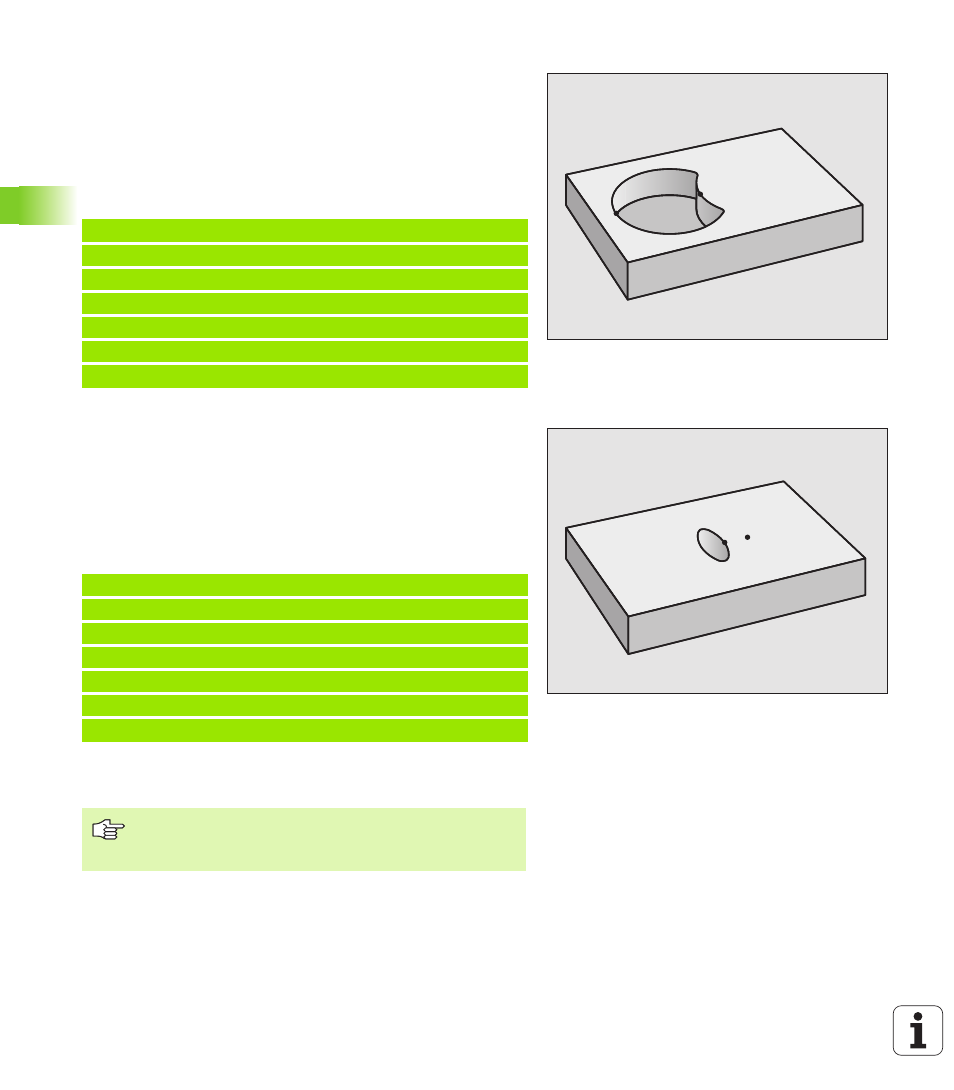

“Дифференциалная” площадь
Поверхность A должна обрабатываться без перекрытого B

участка:

„

Поверхности A и B должны программироватся в отдельных

программах без корекции радиуса

„

В формуле контура поверхность B вычитывается с помощью

функции “прорезаный с дополнением от“ от поверхности A

Программа определения контура:

“Площадь ”резания
Перекрытая A и B поверхность должна обрабатываться. (Просто

перекрытые поверхности должны оставаться необработанными).

„

Поверхности A и B должны программироватся в отдельных

программах без корекции радиуса

„

В формуле контура поверхности A и B пересчитываются с

помощью функции “соединенный с“

Программа определения контура:

Oтработка с помощью SL-циклов

A

B

N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “TASCHE_A.H“ *
N80 DECLARE CONTOUR QC2 = “TASCHE_B.H“ *
N90 QC10 = QC1 \ QC2 *
N100 ...
N110 ...

A

B

N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “TASCHE_A.H“ *
N80 DECLARE CONTOUR QC2 = “TASCHE_B.H“ *
N90 QC10 = QC1 & QC2 *
N100 ...
N110 ...

Обработка общего контура выполняется с помощью

SL-циклов G120 до G124 (смотри “SL-циклы” на

странице 373)
