218

6 Программирование: программирование контуров

6.5

Движ

ения

по

траект

ории

по

лярные

к

оор

динаты

6.5 Движения по траектории –

полярные координаты

Обзор функции траектории с полярными
координатами

С помощью полярных координат определяете положение через

угол H и расстояние R к определенному раньше полюсу I, J

(смотри “Определение полюса и базовой оси угла”, страница 96).

Полярные координаты применяете преимущественно в случае:

„

позиций на дугах окружности

„

чертежей загатовок с данными угла,нпр при окружностях

отверстий

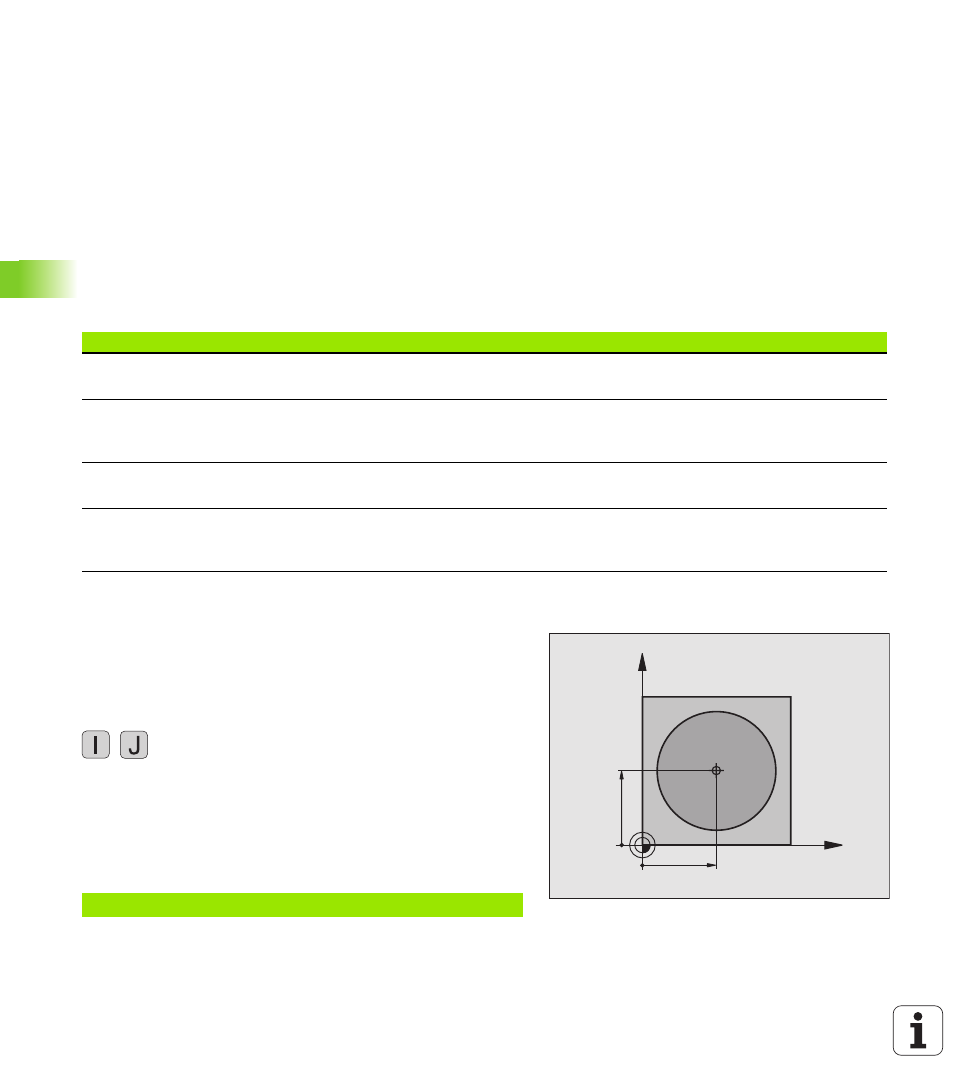

Начало полярных координат: Полюс I, J

Полюс I, J можете назначить в любом месте в программе

обработки, до занесения позиций с помощью полярных

координат. При назначении полюса Вам надо поступать как при

программировании центра окружности.

Программирование

8

Ввод прямоугольных координат для полюса или

чтобы принять программированное в последнюю

очередь положение: G29 ввести. Установить

полюс, до программирования полярных

координат. Программировать полюс только с

помощью прямоугольных координат. Полюс так

долго действителен, пока не определите нового

полюса.

ЧУ-записи в качестве примера

Движение инструмента

Функция

Требуемые вводимые данные

на странице

Прямая с подачей

Прямая на ускоренном ходе

G10

G11

Полярный радиус, полярный угол конечной

точки прямой

странице 219

Круговая траектория по часовой стрелке

Круговая траектория против часовой

стрелки:

G12

G13

Полярный угол конечной точки окружности странице 219

Круговая траектория соответственно

активному направлению вращения

G15

Полярный угол конечной точки окружности странице 219

Круговая траектория с тангенциальным

примыканием к предыдущему элементу

контура

G16

Полярный радиус, полярный угол конечной

точки окружности

странице 220

N120 I+45 J+45 *

X

Y

X=I

Y=J
