9 Программирование: специальные функции
9.8
Определить
пов
едение
при
по
зициониров
ании
ф
ункции
PLANE
Выбор альтернативных возможностей
наклона: SEQ +/– (ввод опционально)
На основании определенного оператором положения плоскости
обработки УЧПУ должно рассчитать положение имеющихся на
станке осей поворота. Как правило появляются всегда две
возможности решения.
Через переключатель SEQ установливаете, которую возможность
решения УЧПУ должно использовать:

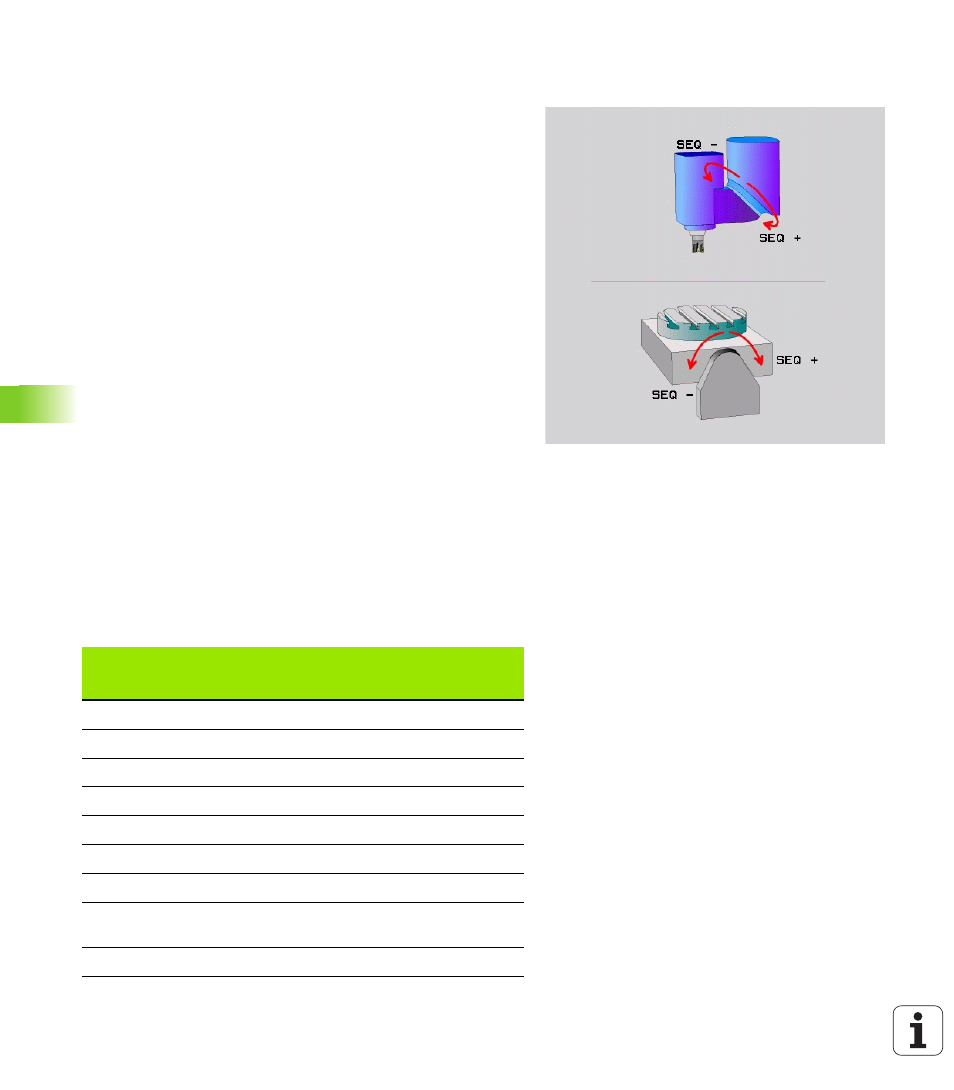

SEQ+ так позиционирует главную ось, что она принимает
положительный угол. Главная ось это 2. ось вращения исходя
из стола или 1. ось вращения исходя из инструмента (в
зависимости от конфигурации станка, смотри также рисунок
справа вверху)
SEQ+ так позиционирует главную ось, что она принимает
отрицательный угол.
Если избранное Вами SEQ решение не лежит в диапазоне
перемещения станка, то УЧПУ выдает сообщение об ошибках
Угол не разрешается.
Если оператор не определяет SEQ, то УЧПУ рассчитывает
решение следующим образом:
1 УЧПУ проверяет сначала, лежат ли возможности решения в
диапазоне перемещения осей поворота
2 Если это имеет место, УЧПУ выбирает решение, достигаемое
по коротчейшему пути.
3 Если только одно решение лежит в диапазоне перемещения,
то УЧПУ использует это решение
4 Если в диапазоне перемещения нет решения, то УЧПУ выдает
сообщение об ошибках Угол не разрешается aus
Примеры для станка с C-поворотным столом и A-наклонным
столом. Программируемая функция:
PLANE SPATIAL SPA+0 SPB+45 SPC+0
Конечный
выключатель
Позиция
старта
SEQ
Результат
установления
осей
Без
A+0, C+0
не прогр.
A+45, C+90
Без
A+0, C+0
+
A+45, C+90
Без
A+0, C+0
–
A–45, C–90
Без
A+0, C–105
не прогр.
A–45, C–90
Без
A+0, C–105
+
A+45, C+90
Без
A+0, C–105
–
A–45, C–90
–90 < A < +10
A+0, C+0
не прогр.
A–45, C–90
–90 < A < +10
A+0, C+0
+
Сообщение об
ошибках
Без
A+0, C–135
+
A+45, C+90
