HEIDENHAIN iTNC 530
371
8.5
Цик
лы
для
произв
едения
рисунк
ов
то
ч
е
к

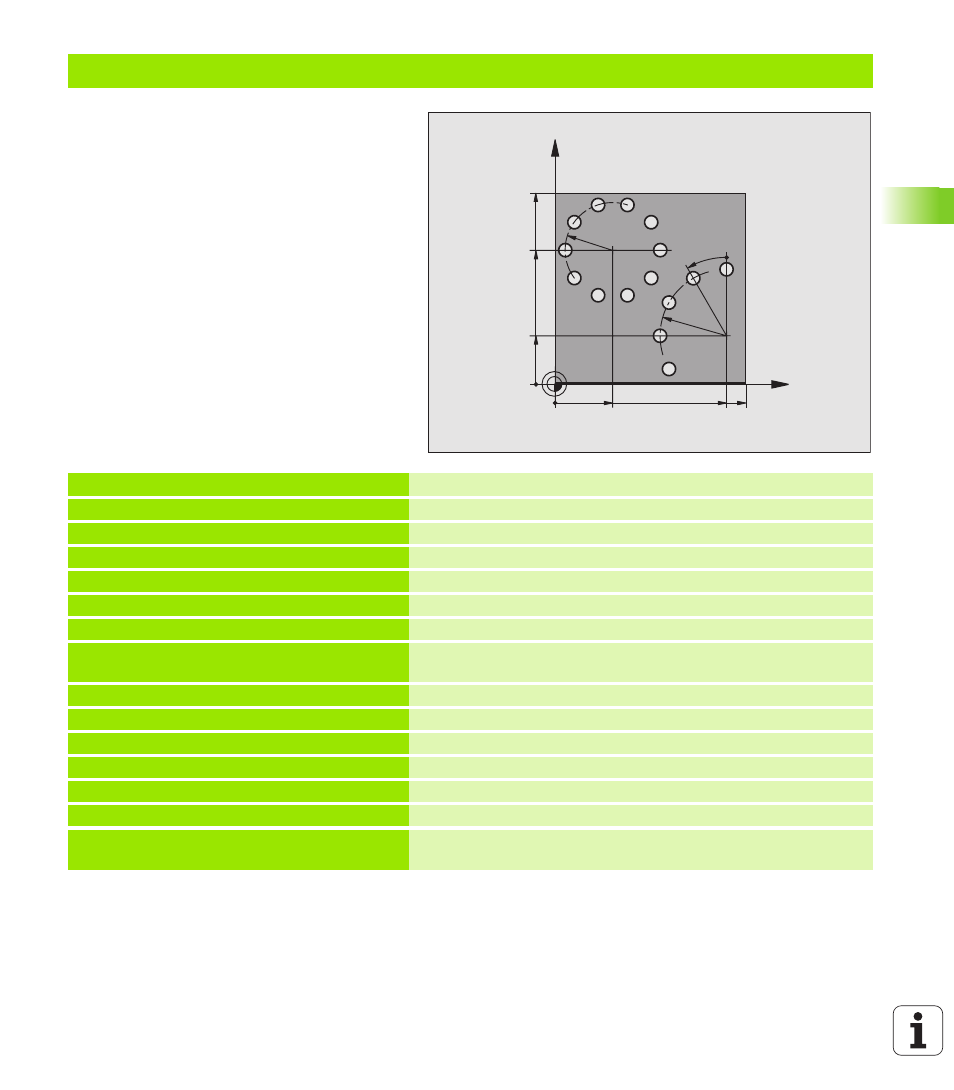

Пример: Окружности с отверстями
%BOHRB G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Дефиниция загатовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 *
Определение инструмента
N40 T1 G17 S3500 *
Вызов инструмента
N50 G00 G40 G90 Z+250 M03 *
Свободный ход инструмента
N60 G200 СВЕРЛЕНИЕ
Дефиниция цикла Сверление
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=250 ;F ПОДАЧА НА ГЛУБИНУ
Q202=4
;ГЛУБИНА ПОДВОДА
Q210=0
;ВРЕМЯ ПРЕБ.НА ВЕРХУ
Q203=+0
;КООРД.ПОВЕРХН.
Q204=0
;2. Б.РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
X
Y
30
70
100
100
R25
R35
30°
90
25
