HEIDENHAIN TNC iTNC 530 201
6.3
Наезд
и
от
ъ
ез
д
от
ко
н
тур
а
Конечная точка
Условия для выбора конечной точки:
„ Подводимая без опасности столкновения
„ Вблизи последней точки контура
„ Исключить повреждение контура: Оптимальная конечная точка
лежит на продлинении траектории инструмента для обработки
последнего элемента контура
Пример

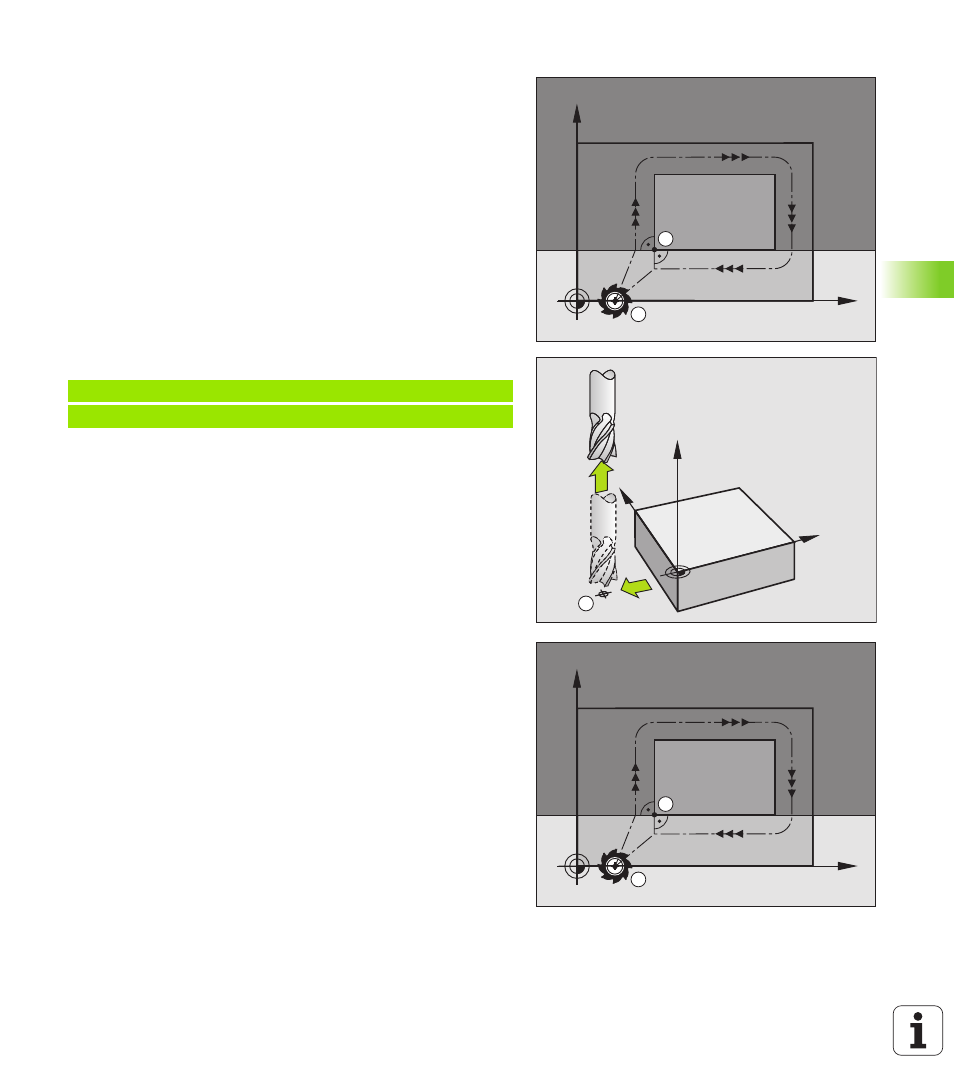

Рисунок справа вверху: Если определите конечную точку в
темносером диапазоне, то при подводе к последней точке контур
повреждается.
Покинуть конечную точку на оси шпинделя:
При покидании конечной точки программируете ось шпинделя
отдельно. Смотри рисунок справа по середине.
ЧУ-записи в качестве примера
Начальная и конечная точка совместно
Для совместной начальной и конечной точки не программируете
коррекции радиуса.
Исключить повреждение контура: Оптимальная начальная точка
лежит на продлинении траектории инструмента для обработки
последнего элемента контура
Пример
Рисунок справа вверху: Если определите конечную точку в
заштрихованом диапазоне, то при подводе к первой точке контур
повреждается.
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
Y
X
Z
E
X
Y
A
E
