8 Программирование: циклы
8.3
Цик
лы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

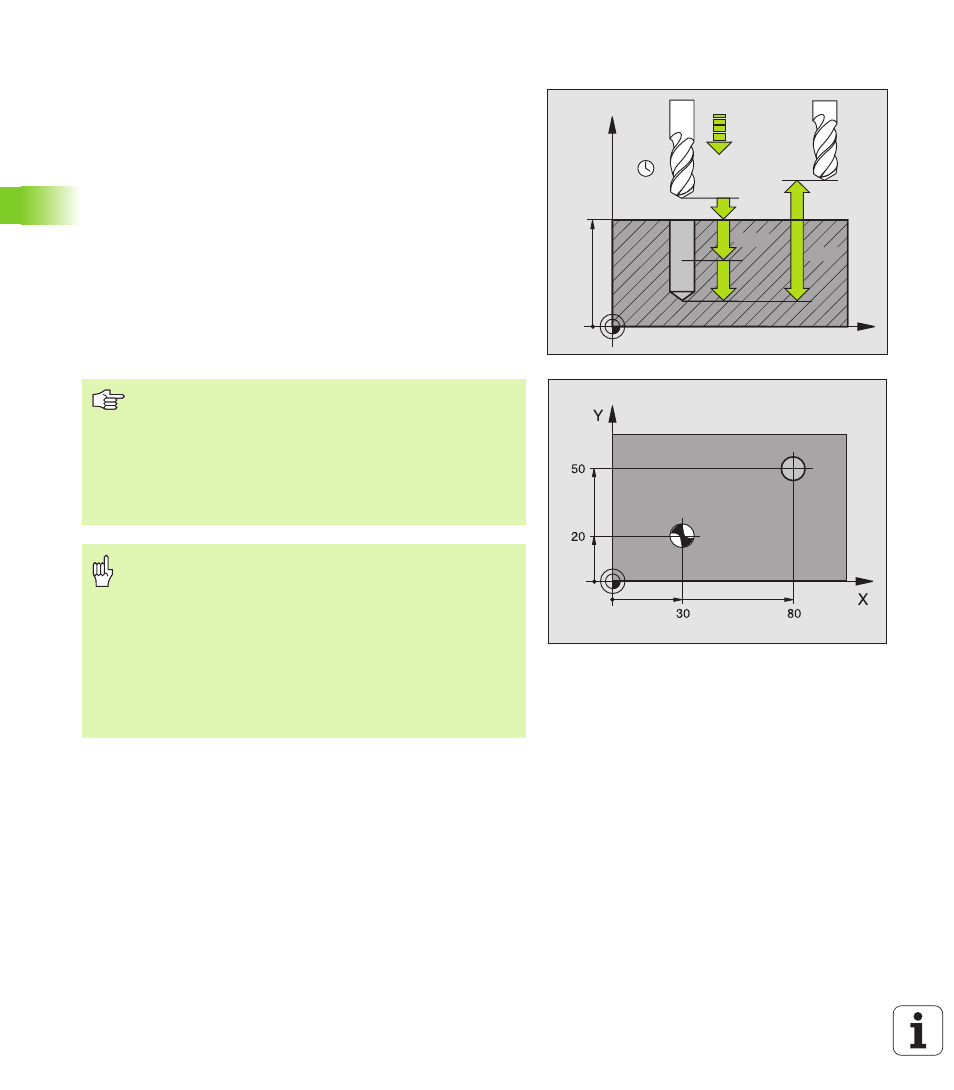

СВЕРЛЕНИЕ (цикл G200)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе на безопасное расстояние над поверхностью
загатовки
2 Инструмент сверлит с программированной подачей F до
первой глубины подвода
3 УЧПУ перемещает инструмент с ускоренным ходом обратно
на безопасное расстояние, пребывает там - если введено - и
перемещается снова с ускоренным ходом на безопасное
расстояние над первой глубиной подачи
4 Потом инструмент сверлит с введённой подачей F на значение
следующей глубины подвода
5 УЧПУ повторяет эту операцию (2 до 4), пока будет достигнута
заданная глубина сверления
6 Со дна свреления инструмент перемещается с ускоренным
ходом на безопасное расстояние или если это – введено – на
2. Безопасное расстояние
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса G40 программировать
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет цикла.
С помощью параметра станка 7441 бит 2
настроиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (бит
2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует рассчет предпозиции.
Инструмент перемещается на оси инструментов на
ускоренном ходе на безопасное расстояние под
поверхность обрабатываемой детали!
