208

6 Программирование: программирование контуров

6.4

Движ

ения

по

траект

о

рии

пр

ям

о

у

го

льные

к

оор

динаты

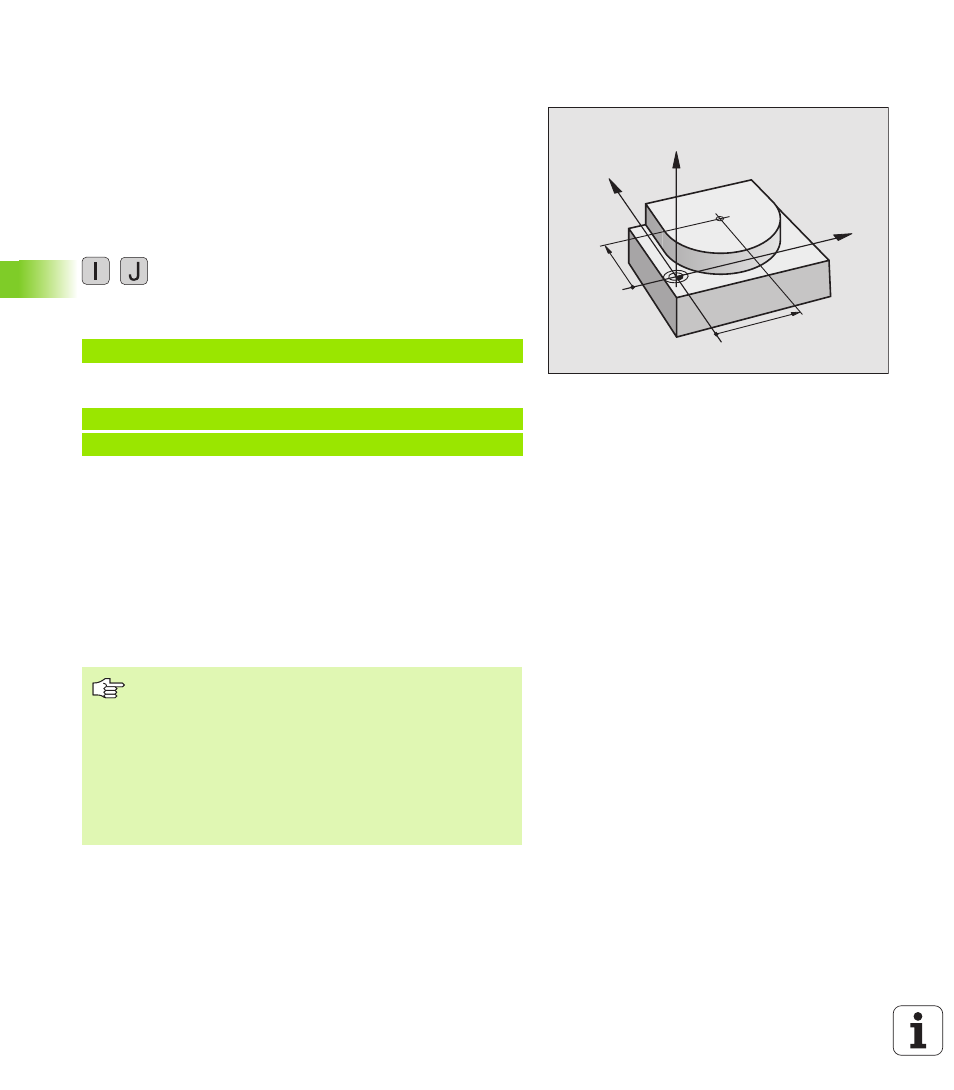

Центр окружности I, J

Установливете центр окружности для круговых траекторий,

программированных Вами с помощью функций G02, G03 или G05.

Для этого

„

введите прямоугольные координаты центра окружности или

„

введите последнее программированное положение с mit G29

или

„

примите координаты через функцию Прием факт-положения

Программирование

8

Ввод координат для центра окружности или

чтобы принять программированное в последнюю

очередь положение: ввести G29

ЧУ-записи в качестве примера

или

Строки программы N10 и N20 не относятся к рисунку.

Действительность
Центр окружности остаётся так долго установленным, пока Вы не

программируете нового центра окружности. Можете назначать

центр окружности также для вспомогательных осей U, V и W.

Ввести центр окружности I, J инкрементно
Инкрементно введена координата для центра окружности

относится всегда к программированной в последнюю очередь

позиции инструмента.

N50 I+25 J+25 *

N10 G00 G40 X+25 Y+25 *
N20 G29 *

С помощью I und J обозначаем положение как центр

окружности. Инструмент не перемещается на эту

позицию.

Центр окружности является одновременно полюсом

для полярных координат.

Если хотите определить параллельные оси как полюс,

нажмите сначала клавишу I (J) на ASCII-клавиатуре и

дальше оранжевую клавишу оси соответственной

параллельной оси.

CC

Z

Y

X

I

J
