HEIDENHAIN iTNC 530
333
8.4
Цик
лы
для
фрез
еров
ания
кар
м
анов
(
вые
мек
),
ца
п
ф
и
па
зо
в
8

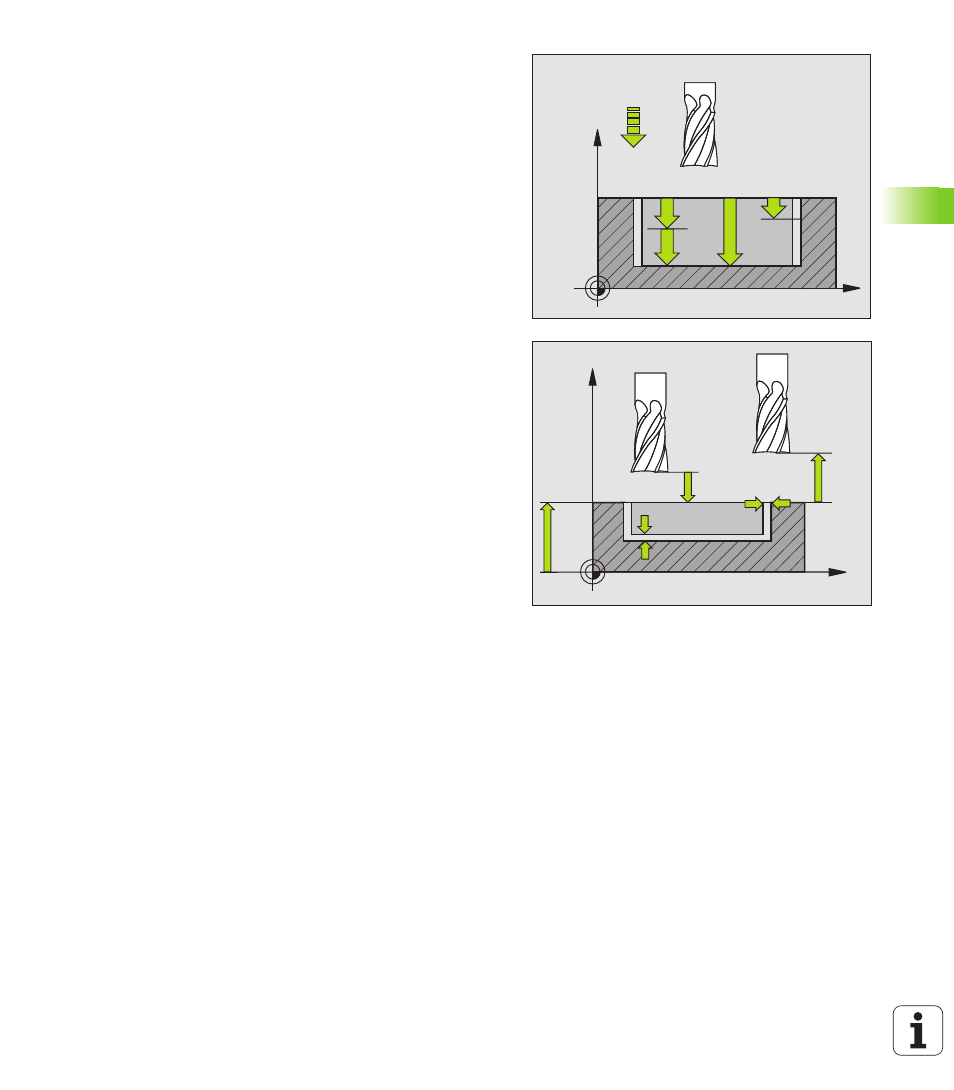

Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна кармана
8
Глубина подвода Q202 (инкрементно): Размер,
на который каждый раз инструмент подводится.
8
Припуск на чистовую обработку на глубине
Q369 (инкрементно): Припуск на чистовую
обработку на глубине
8
Подача подвода на глубину Q206: Скорость
перемещения инструмента при перемещении на
глубину в мм/мин
8
Подача чистовой обработки Q338
(инкрементно): Размер, на который инструмент
подводится на оси шпинделя при чистовой
обработке. Q338=0: Чистовая обработка с одним
подводом
8
безопасное расстояние Q200 (инкрементно):
Расстояние между торцовой стороной
инструмента и поверхностью детали
8
Kоордината поверхности детали Q203
(абсолютно): Абсолютная координата
поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
