2 Ручное управление и наладка
2.2
Пере
мещение
о
сей
станка
Дисплей

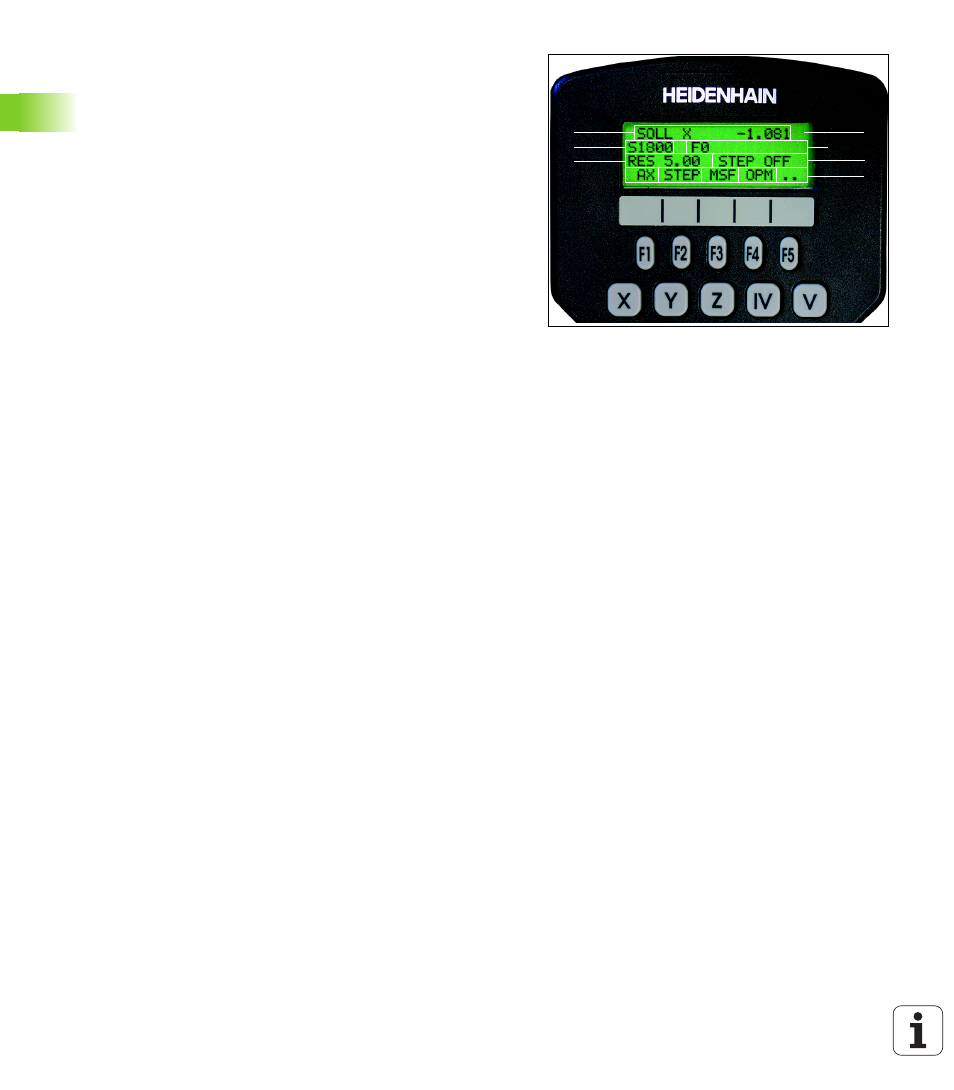

Дисплей маховичка (смотри картина справа вверху) состоит из 4
строк. ЧПУ указывает на нем следующую информацию:
Выбор перемещаемой оси
Главные оси X, Y и Z, как и две дальшие, определяемые
производителем станков оси, можете активировать
непосредственно через кнопки выбора оси. Если станок
распологает дальшими осями, действуете следующим образом:
8
Программируемую клавишу маховичка F1 (AX) нажать: УЧПУ
высвечивает на дисплее маховичка все активные оси. Активная
в данный момент ось мигает
8
Желаемую ось с Softkeys маховичка F1 (->) или F2 (<-) избрать
и с помощью Softkey F3 (OK) потвердить
Настройка чувствительности маховичка
Чувствительность маховичка определяет, какой путь должна
пройти ось за один поворот маховичка. Определяемые
чувствительности жестко настроены и выбираемые
непосредственно через клавиши со стрелкой маховичка (только
если размер шага не является активным).
Настроиваемые значения чувствительности: 0.01/0.02/0.05/0.1/
0.2/0.5/1/2/5/10/20 [мм/поворот или градусы/поворот]
1
ЗАДАН. X+1.563: Вид индикации положения и позицию
избранной оси
2
*: STIB (управление работает)
3
S1000: Актуальная скорость вращения шпинделя
4
F500: Актуальная подача, с которой избранная ось
перемещается в данный момент
5
E: Появилась ошибка
6
3D: Функция наклона плоскости обработки является активной
7
2D: Функция поворота фона является активной
8
RES 5.0: Активное разрешение маховичка. Путь в мм/поворот
(°/поворот в случае осей поворота), проходимый избранной
осью при одном повороте маховичка
9
STEP ON или OFF: Пошаговое позиционирование активное
или неактивное. При активной функции УЧПУ указывает
дополнительно активный шаг перемещения
10
Линейка программируемых клавиш: Выбор разных функций,
описание в последующих главах
1
3
8
2
4 до 7
9
10
