8 Программирование: Циклы
8.3
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

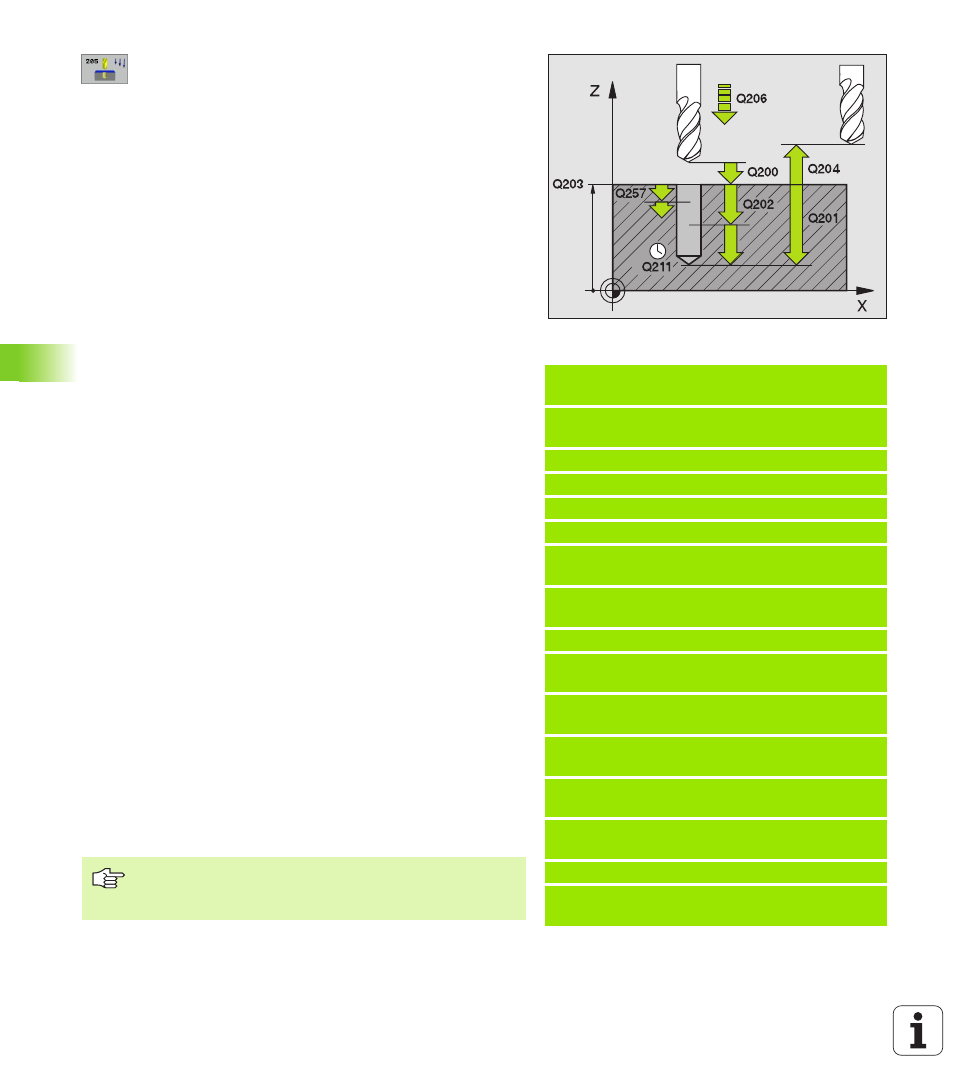

безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
8
Подача подвода на глубину Q206: Скорость
перемещения инструмента при сверлении в мм/
мин
8
Глубина подвода Q202 (инкрементно): Размер,
на который каждый раз инструмент подводится.
Глубина не объязательно является
многократностью глубины подвода. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
Глубина подвода и глубина равны друг другу
Глубина подвода больше глубины
8
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Колич.снимамого материала Q212
(инкрементно): Значение, на которое УЧПУ
уменьшает глубину подвода Q202 после каждого
подвода
8
Минимальная лубина подвода Q205
(инкрементно): Если Вы ввели количество
снимаемого материала, то УЧПУ ограничивает
подвод до введенног в Q205 значения
8
Расстояние опережения на верху Q258
(инкрементно): Безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
подвода; значение при первом подводе
8
Расстояние опережения внизу Q259
(инкрементно): Безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
подвода; значение при первом подводе
Пример: ЧУ-блоки
N110 G205 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ
СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q202=15
;ГЛУБИНА ПОДВОДА
Q203=+100 ;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q212=0.5 ;КОЛИЧЕСТВО
СНИМАЕМОГО МАТЕРИАЛА
Q205=3
;МИН. ГЛУБИНА ПОДВОДА
Q258=0.5 ;РАССТОЯНИЕ
ОПЕРЕЖЕНИЯ ВВЕРХУ
Q259=1
;РАССТ.ОПЕРЕЖЕНИЯ
ВНИЗУ
Q257=5
;ГЛУБИНА СВЕРЛЕНИЯ
ЛОМАНИЕ СТРУЖКИ
Q256=0.2 ;ВОЗВР.ПРИ ЛОМАНИИ
СТРУЖКИ
Q211=0.25 ;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q379=7.5 ;ТОЧКА СТАРТА
Q253=750 ;ПОДАЧА
ПРЕДПОЗИЦИОНИРОВАНИЯ
Если вводите Q258 неравным Q259, то УЧПУ изменяет
равномерно расстояние опережения между первым и
последним подводом на врезание.
