4 Программирование: Основы, Управление файлами, помощь при программировании, Управление палетами
4.5
Гр
аф
и
ка
программиров
ания

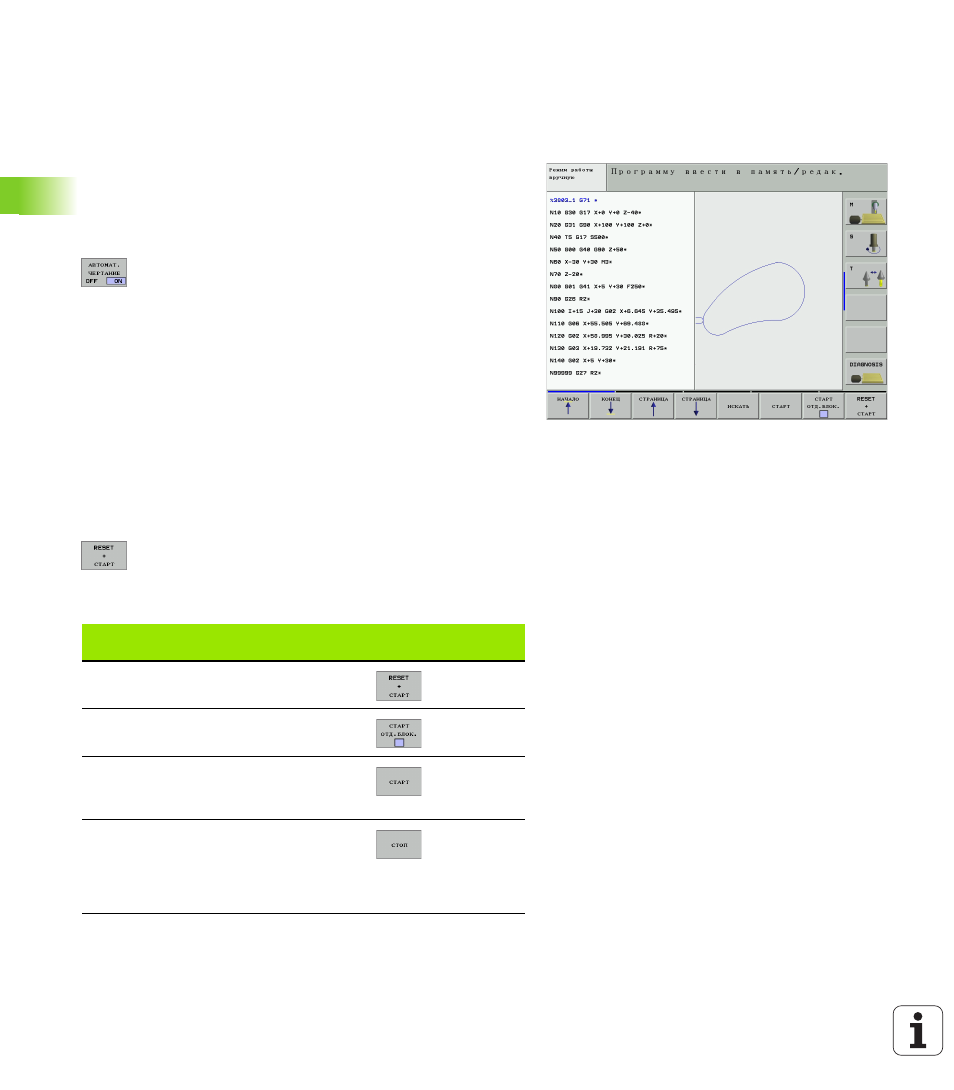

4.5 Графика программирования
Графику программирования продолжать/не
продолжать
Во время составления программы, УЧПУ может изображать
программированный контур с помощью 2D-штриховой графики.
8
Для распределения экрана сменить программу слева и графику
справа: Клавишу SPLIT SCREEN и Softkey ПРОГРАММА +
ГРАФИКА нажать
8
Softkey АВТОМ. ПОМЕЧИТЬ установить на ОN.
Когда вводите строки программы, УЧПУ указывает
каждое программированное движение по контуру
в окне графики справа
Если УЧПУ не должно больше продолжать графики, установите
Softkey АВТОМ. ПОМЕЧИТЬ на OFF.
АВТОМ. ПОМЕЧИТЬ ON не продолжает графического
изображения повторений части программы.
Составление графики программирования для
существующей программы
8
Выберите с помощью клавиши со стрелкой это предложение, до
которого следует составлять графику или нажмите GOTO и
введите непосредственно желаемый номер предложения
8
Составление графики: Нажать Softkey RESET +
START
Другие функции:
Функция
Программируемая
клавиша (Softkey)
Составить полную графику
программирования
Составить графику программирования
по отдельным предложениям
Составить полную графику
программирования или после RESET +
START дополнить
Остановить графику
программирования. Эта
программируемая клавиша появляется
только, когда ЧПУ составляет графику
программирования
