HEIDENHAIN iTNC 530 163
5.3
Коррекция
инстр
умента

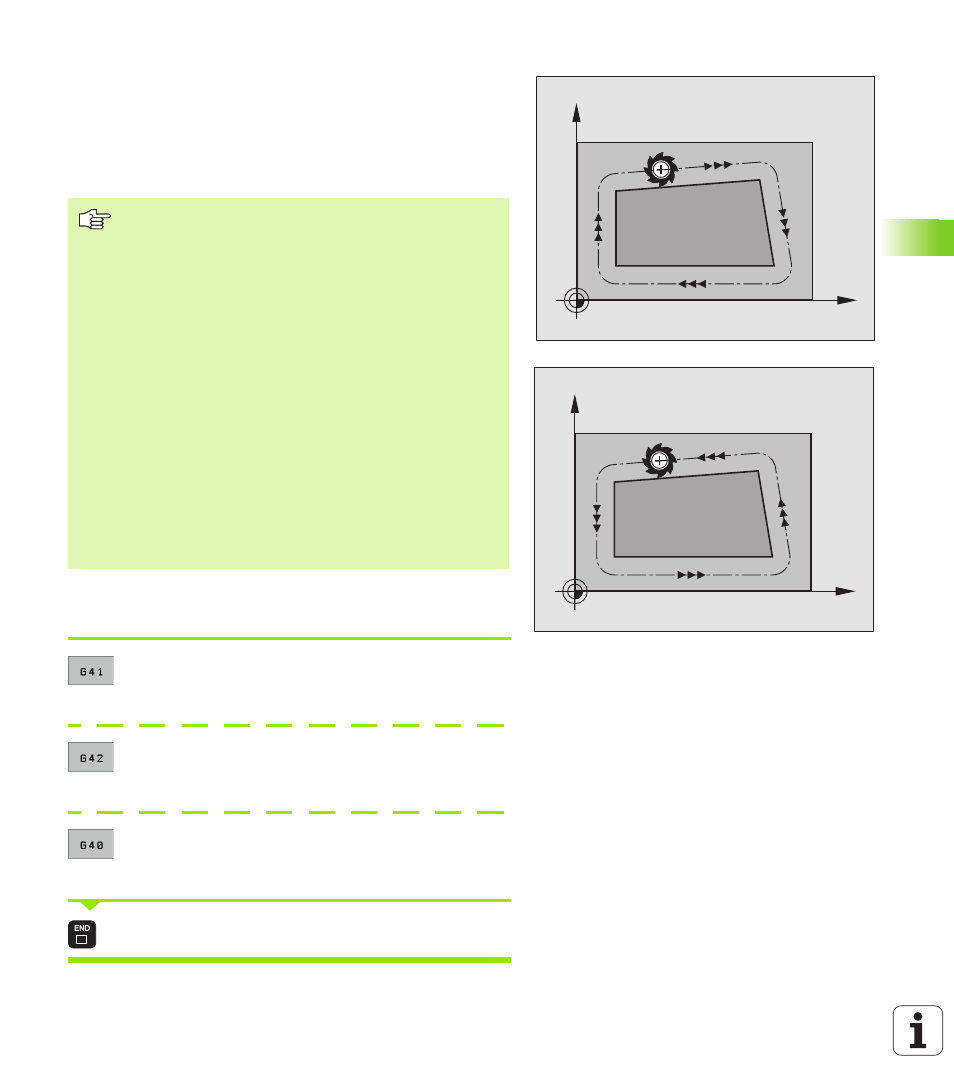

Движения по контуру с коррекцией радиуса: G42 и G41
Центр инструмента лежит при этом на расстояние радиуса
инструмента от программированного контура. “Справа” и “слева”
обозначает положение инструмента в направлении перемещения
по контуру загатовки. Смотри рисунки справа.
Ввод коррекции радиуса
Коррекцию радиуса вводите с помощью записи G01:
Перемещение инстремента слева от
программированного контура: Выбор функции
G41 или
Перемещение инстремента справа от
программированного контура: Выбор функции
G42 или
Перемещение инструмента без коррекции
радиуса или коррекцию радиуса аннулировать:
Выбор G40-функции
Окончить запись: Нажать клавишу END
G42 Инструмент перемещается справа от контура
G41 Инструмент перемещается слева от контура
Между двумя предложениями программы с разными
значениями коррекции радиуса G42 и G41 должно
стоят как минимум одно предложнение перемещения
на поверхности обработки без коррекции радиуса (то
есть с G40).
Коррекция радиуса остаётся активной до конца
предложения, в котором оно первый раз
программировалось.
Можете активировать коррекцию радиуса также для
вспомогательных осей плоскости обработки.
Программируйте пожалуйста вспомогательные оси
также в каждом последующем предложении, так как
УЧПУ в противном случае проведёт коррекцию
радиуса снова на главной оси.
При первом предложении с коррекцией радиуса G42/
G41 и при снятии с G40 УЧПУ позиционирует
инструмент всегда по вертикали к программируемой
точке старта и конечной точке. Вы должны так
позиционировать инструмент перед первой точкой
контура или за последней точкой контура, чтобы не
выступило повреждение контура.
X
Y
G41
X
Y
G42
