HEIDENHAIN iTNC 530
375
8.7 SL-
цик
лы
с
фо
рмуло
й
ко
н
тур
а
Программа описания контура 1: Карман А
Программа описания контура 2: Карман B

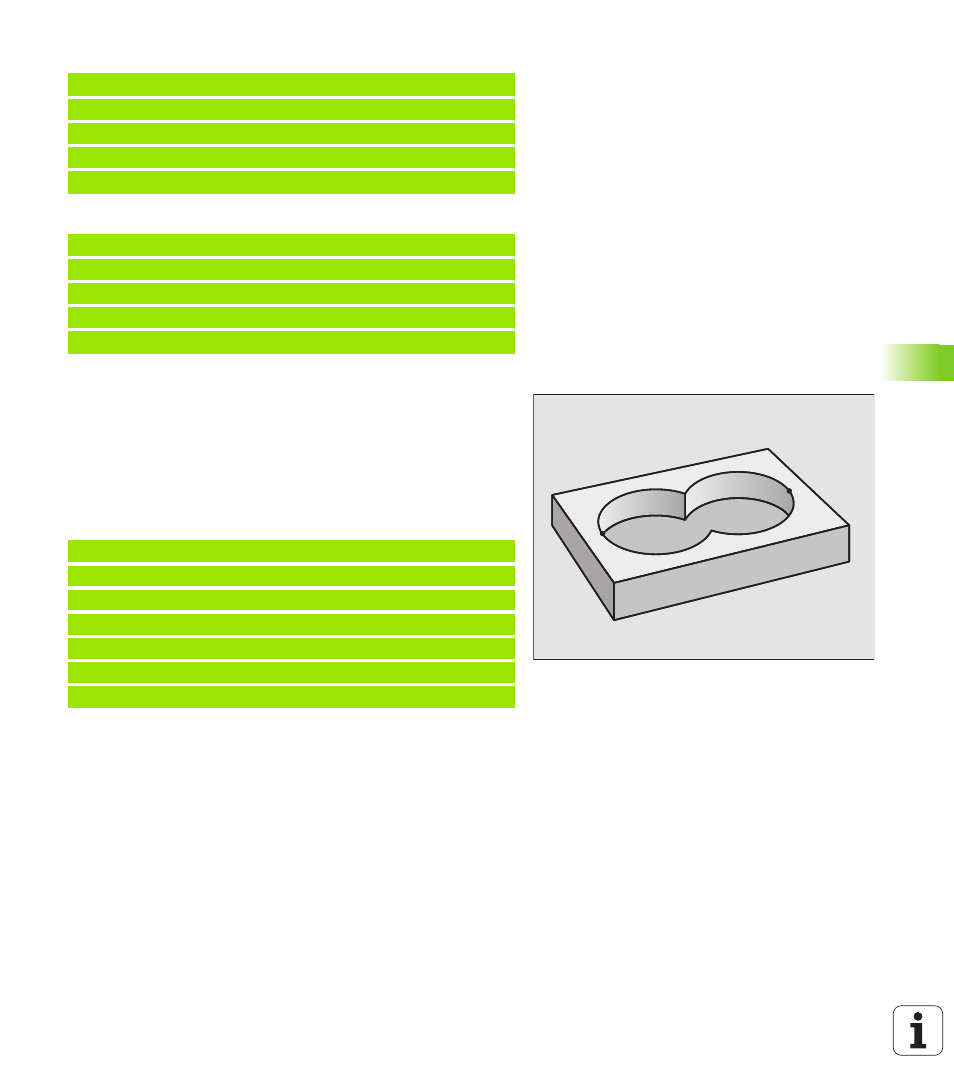

“Суммарная ”-площадь
Обе делительные поверхности A и B, включая совместную
поверхность наложения должны обрабатываться:
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхности A и B пересчитываются с
помощью функции “соединенный с“
Программа определения контура:
%КАРМАН_A G71
N10 G01 X+10 Y+50 G40
N20 I+35 J+50
N30 G02 X+10 Y+50
N999999999%КАРМАН_A G71
%КАРМАН_ B G71
N10 G01 X+90 Y+50 G40
N20 I+65 J+50
N30 G02 X+90 Y+50
N999999999%КАРМАН_ B G71
A
B
N50 .....
N60 ...
N70 DECLARE CONTOUR QC1 = “КАРМАН_A.H“
N80 DECLARE CONTOUR QC2 = “КАРМАН_B.H “
N90 QC10 = QC1 | QC2
N100 ...
N110 ...
