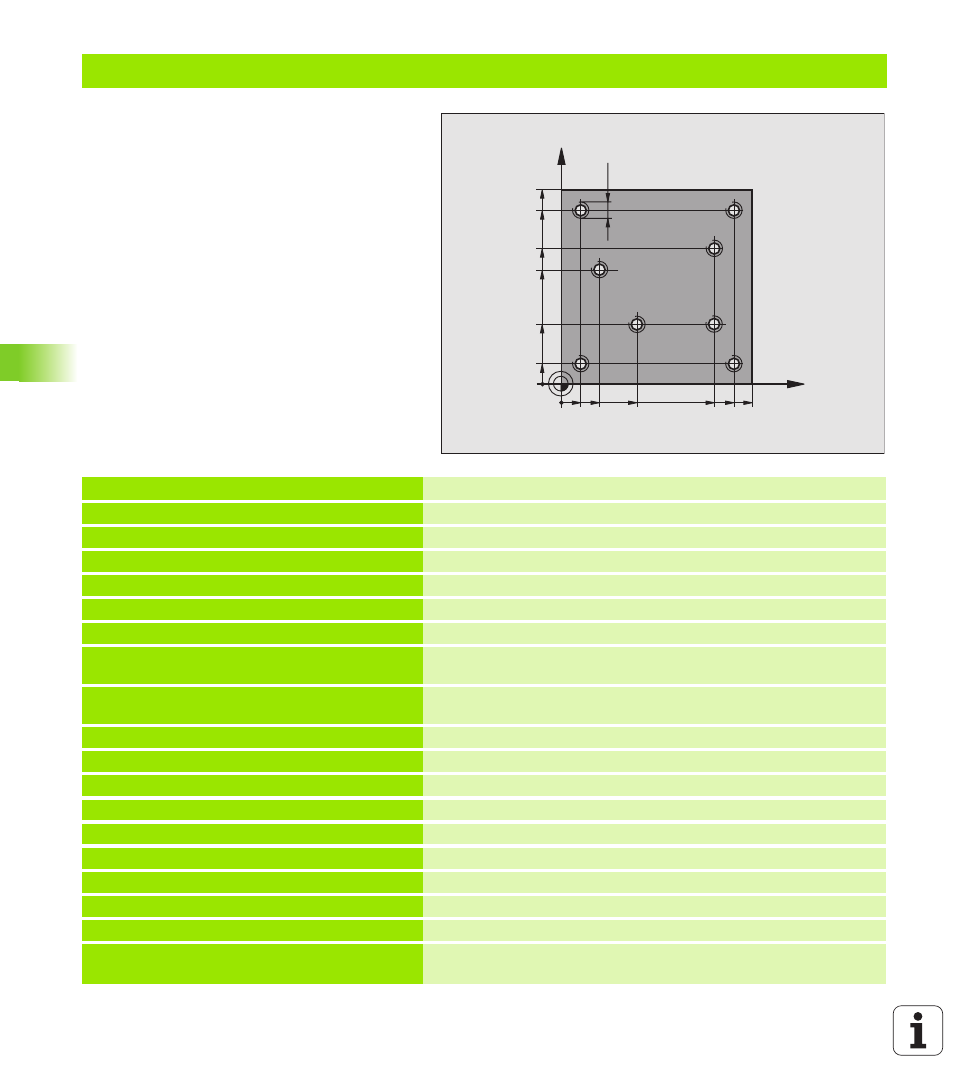

Пример: Циклы сверления в соединении с таблицой точек
Координаты сверления сохраняются в
таблицы точек TAB1.PNT и вызываются УЧПУ
с G79 PAT.
Радиусы инструментоы так избранны, что все
рабочие шаги видны в графике теста.
Прогон программы
Центрирование
Сверление
Нарезание внутренней резьбы
%1 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Дефиниция загатовки
N20 G31 X+100 Y+100 Z+0 *
N30 G99 1 L+0 R+4 *
Определение инструмента центровое сверло
N40 G99 2 L+0 R+2.4 *
Определение инструмента сверло
N50 G99 3 L+0 R+3 *
Определение инструмента резбонарезатель
N60 T1 G17 S5000 *
Вызов инструмента центровое сверло
N70 G01 G40 Z+10 F5000 *
Перемещение инструмента на безопасную высоту (F
программировать со значением,
УЧПУ позиционирует после каждого цикла на безопасную
высоту)
N80 %:PAT: "TAB1" *
Определение таблицы точек
N90 G200 СВЕРЛЕНИЕ
Определение цикла Центрирование
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-2
;ГЛУБИНА
Q206=150 ;F ПОДАЧА НА ГЛУБИНУ
Q202=2
;ГЛУБИНА ПОДВОДА
Q210=0
;F - ВРЕМЯ .НА ВЕРХУ
Q203=+0
;КООРД.ПОВЕРХН.
Объязательно ввести 0, действует из таблицы точек
Q204=0
;2. БЕЗ.РАССТОЯНИЕ
Объязательно ввести 0, действует из таблицы точек
Q211=0.2 ;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
X
Y
20
10
100
100
10
90
90
80
30
55
40
65
M6
