Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-01) ISO programming
Страница 189
HEIDENHAIN TNC iTNC 530
189
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

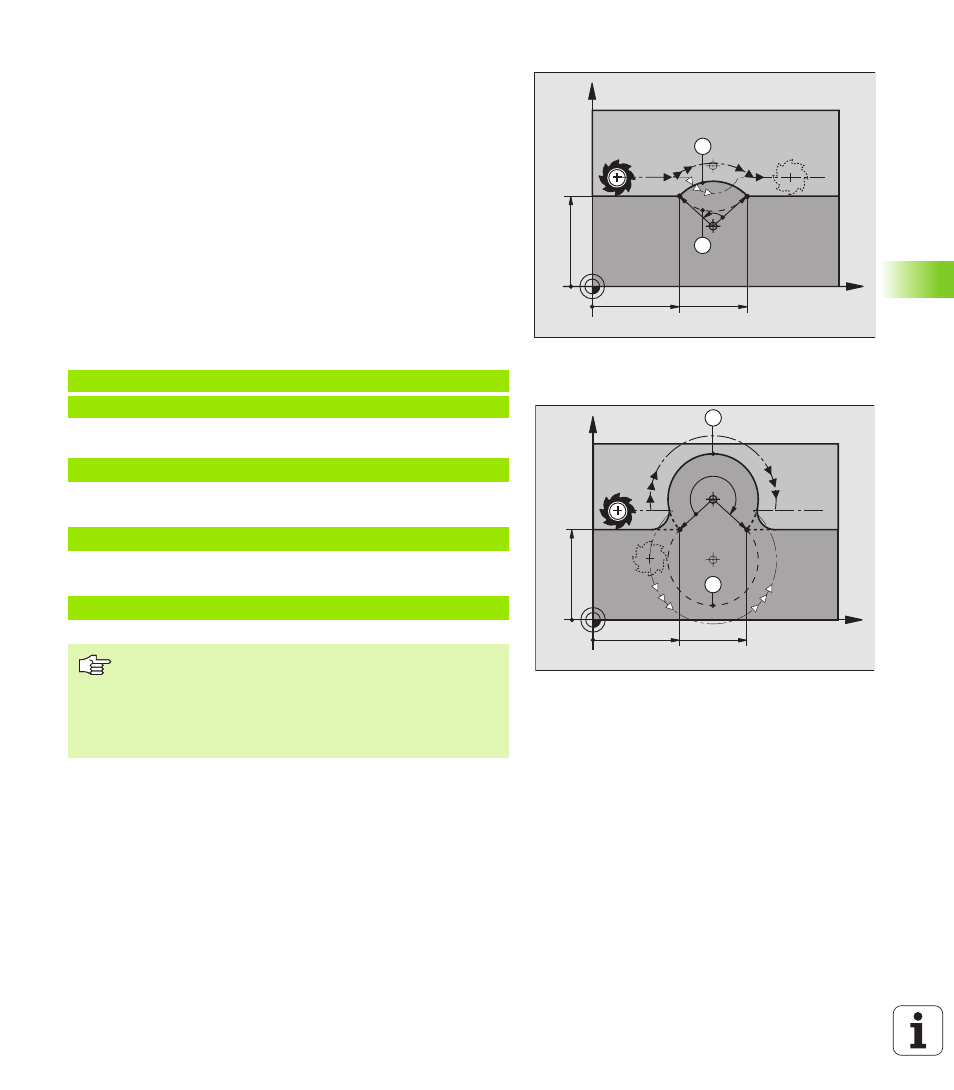

Центральный угол CCA и радиус дуги окружности R
Точка старта и конечная точка на контуре могут соединятся с
помощью четырёх разных дуг окружности с тем же самым
радиусом:
Дуг окружности поменьше: CCA<180°
Радиус имеет положительный знак числа R>0
Дуг окружности побольше: CCA>180°
Радиус имеет отрицательный знак числа R<0
Через направление вращения установливаете, как изгибается
дуга окружности, вверх (выпуклый) или внутрь (вогнутый):
Выпуклая: Направление вращения G02 (с коррекцией радиуса
G41)
Вогнутая: Направление вращения G03 (с коррекцией радиуса
G41)
ЧУ-записи в качестве примера
или
или
или
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (BOGEN 1)
N110 G03 X+70 Y+40 R+20 * (BOGEN 2)
N110 G02 X+70 Y+40 R-20 * (BOGEN 3)
N110 G03 X+70 Y+40 R-20 * (BOGEN 4)
Расстояние начальной точки от конечной точки
диаметра окружности не может превышать диаметра
окружности.
Максимальный радиус составляет 99,9999 м.
Оси вращения A, B и C получают вспомогание.
X
Y
40
40
70
G03
4
ZW
3
R
R
G02
X
Y
ZW
R
R
40
40
70
1
2
G03
G02
