HEIDENHAIN iTNC 530
363
8.6 SL-
цик
л
ы

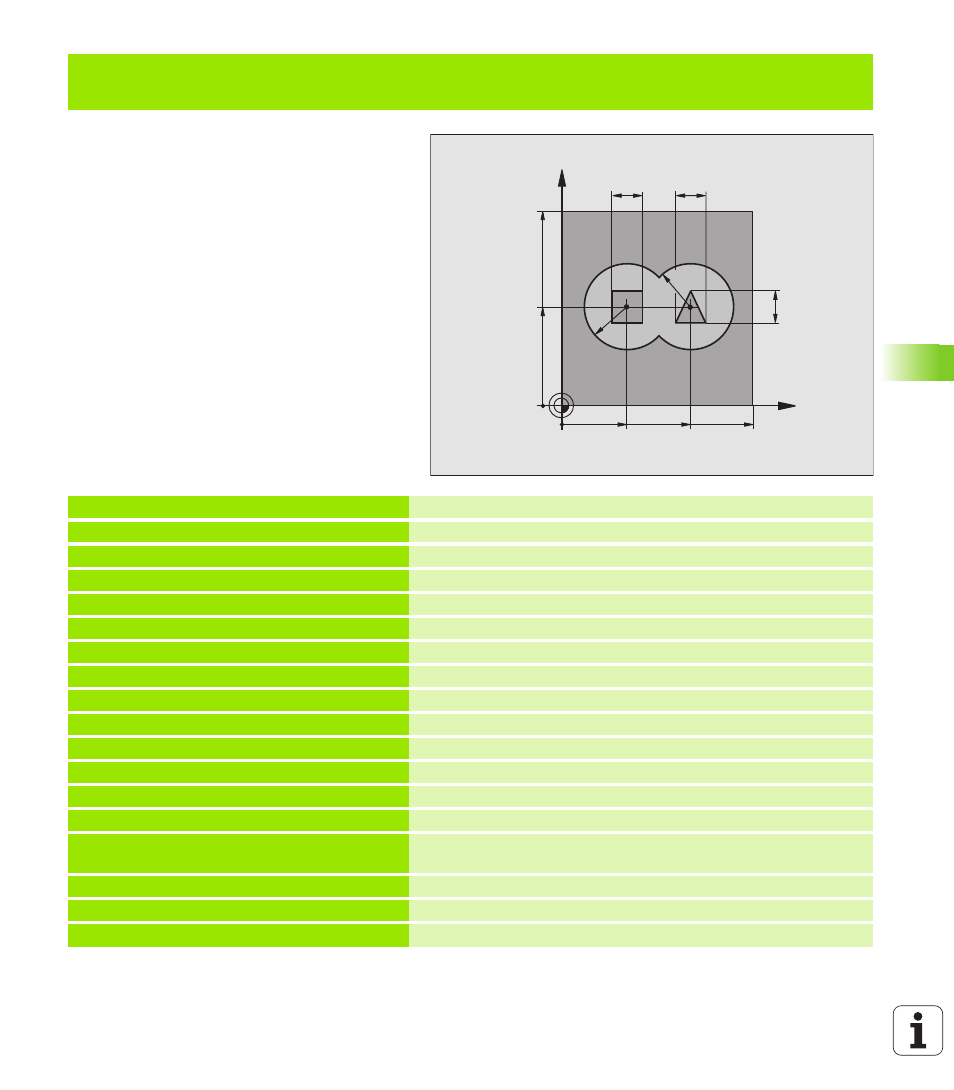

Пример: Пример: предсверление, черновая и чистовая обработка
накладывающихся на себя контуров
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Дефиниция загатовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
Определение инструмента сверло
N40 G99 T2 L+0 R+6 *
Дефиниция инструмента черновая/чистовая обработка
N50 T1 G17 S4000 *
Вызов инструмента сверло
N60 G00 G40 G90 Z+250 *
Свободный ход инструмента
N70 G37 P01 1 P02 2 P03 3 P04 4 *
Определить подпрограммы контура
N80 G120 ДАННЫЕ КОНТУРА
Определить общие параметры обработки
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3=+0
;ПРИПУСК СТОРОНА
Q4=+0
;ПРИПУСК ГЛУБИНА
Q5=+0
;КООРД.ПОВЕРХНОСТИ
Q6=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q7=+100
;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1
;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
X
Y
35
50
100
100
16
16
R25
65
16
R25
