Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-01) ISO programming
Страница 188
188
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты
Круговая траектория G02/G03/G05 с
определенным радиусом
Инструмент перемещается по круговой траектории с радиусом R.
Направление вращения
По часовой стрелке: G02
Против часовой стрелки: G03
Без указания направления вращения: G05. УЧПУ
перемещается по круговой траектории с программированным в
последнем направлением вращения
Программирование
8
Ввести координаты конечной точки дуги
окружности
8
Радиус R
Внимание: Знак числа определяет величину дуги
окружности !
Если требуется:
8
Подача F
8
Дополнительная функция M

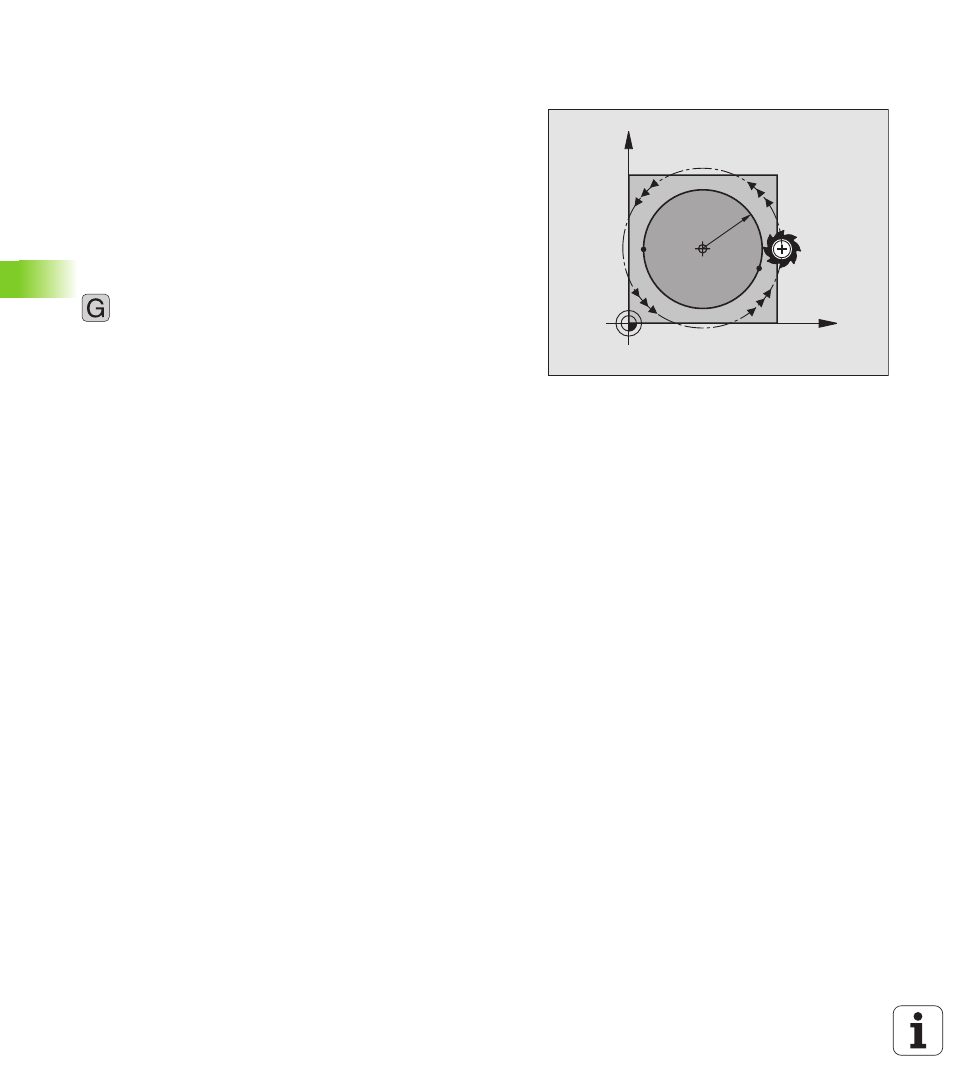

Круг
Для круга программиурете два CR-предложения друг за другом:
Конечная точка полукруга является точкой старта втрого.
Конечная точка второго полукруга является точкой старта
первого.
X
Y
I,J
S
1
=E
2
E
1
=S
2
R
3
