HEIDENHAIN iTNC 530 377
8.7 SL-
цик
лы
с
фо
рмуло
й
ко
н
тур
а

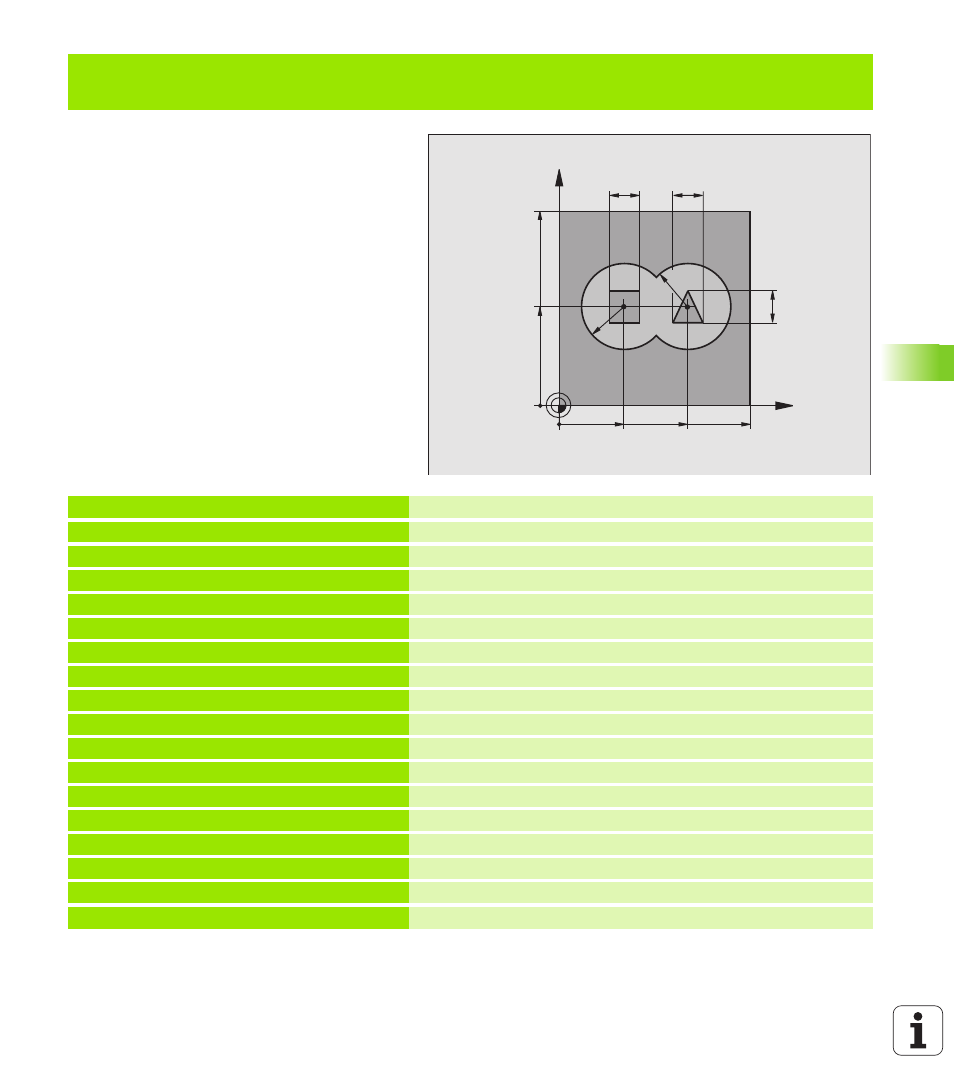

Пример: Накладывающиеся контуры с формулой контура черновая и чистовая
обработка
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Дефиниция загатовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 *
Определение инструмента
N40 G99 T2 L+0 R+3 * Определение инструмента
N50 T1 G17 S2500 * Вызов инструмента
N60 G00 G40 G90 Z+250 * Свободный ход инструмента
N70 %:CNT: “МОДЕЛЬ“ Программа определения контура:
N80 G120 ДАННЫЕ КОНТУРА Определить общие параметры обработки
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3=+0.5 ;ПРИПУСК СТОРОНА
Q4=+0.5 ;ПРИПУСК ГЛУБИНА
Q5=+0 ;КООРД.ПОВЕРХНОСТИ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1 ;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1 ;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
X
Y
35
50
100
100
16
16
R25
65
16
R25
