HEIDENHAIN TNC iTNC 530
183
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

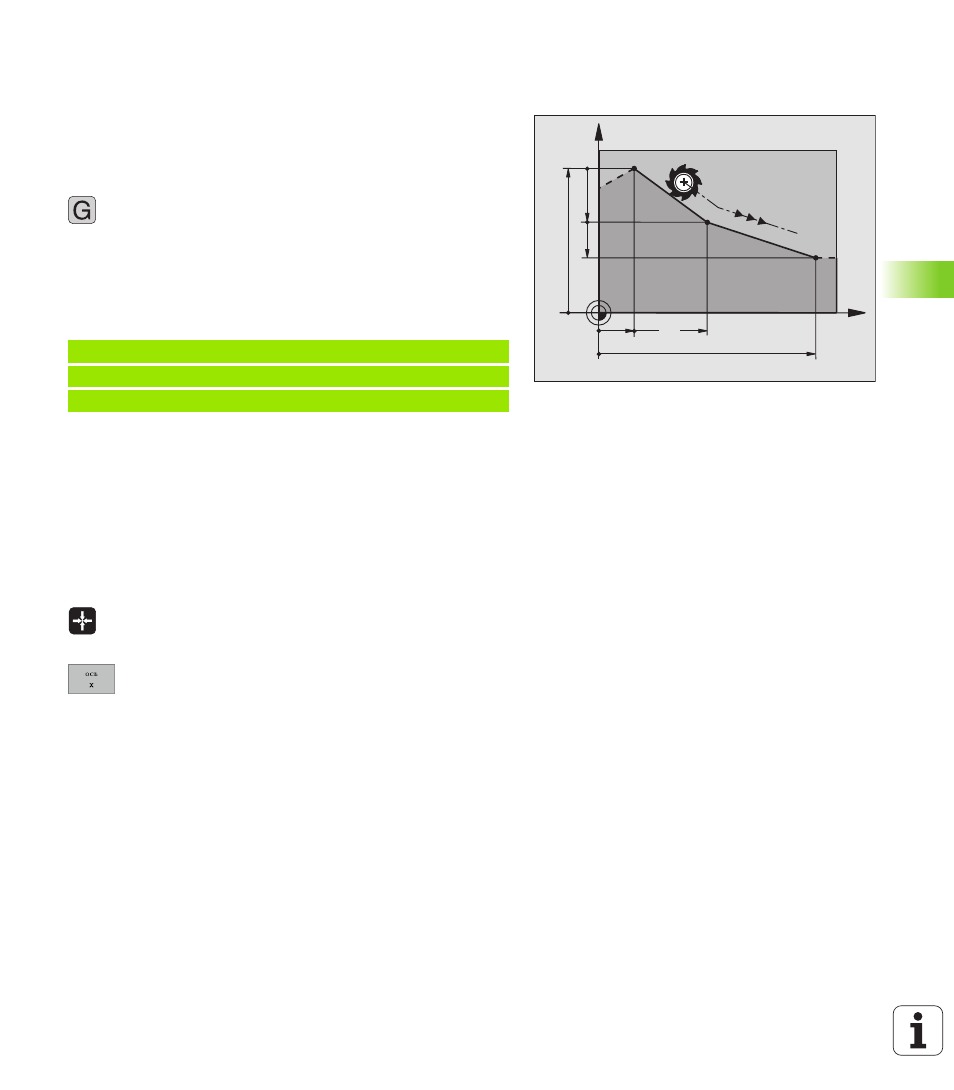

Прямая на ускоренном ходе G00
Прямая с подачей G01 F. . .
УЧПУ перемещает инструмент по прямой от своей актуальной
позиции к последней точке прямой. Точка старта является
конечной точкой предыдущего предложения.
Программирование
8
Координаты конечной точки прямой
Если требуется:
8
Коррекция радиуса G40/G41/G42
8
Подача F
8
Дополнительная функция M
ЧУ-записи в качестве примера
Перенос фактической позиции
С помощью клавиши Принять факт-положение можете принять
любое положение оси:
8
Переместите инструмент в режиме работы Ручное управление
на позицию, которую хотите перенести
8
Переключить индикацию экрана на Программу ввести в память/
редактирование
8
Выбор записи программы, в которую принимается положение
оси
8
Выбор функции Прием факт-позиции: УЧПУ
указует на линейке программируемых клавишей
оси, которых положения хотите принять
8
Выбрать ось, нпр. X: УЧПУ записывает актуальную
позицию избранной оси в активное поле ввода
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
X
Y
60
15
40
10
10
20
