HEIDENHAIN iTNC 530
471
11
.1
Гр
аф
и
ка

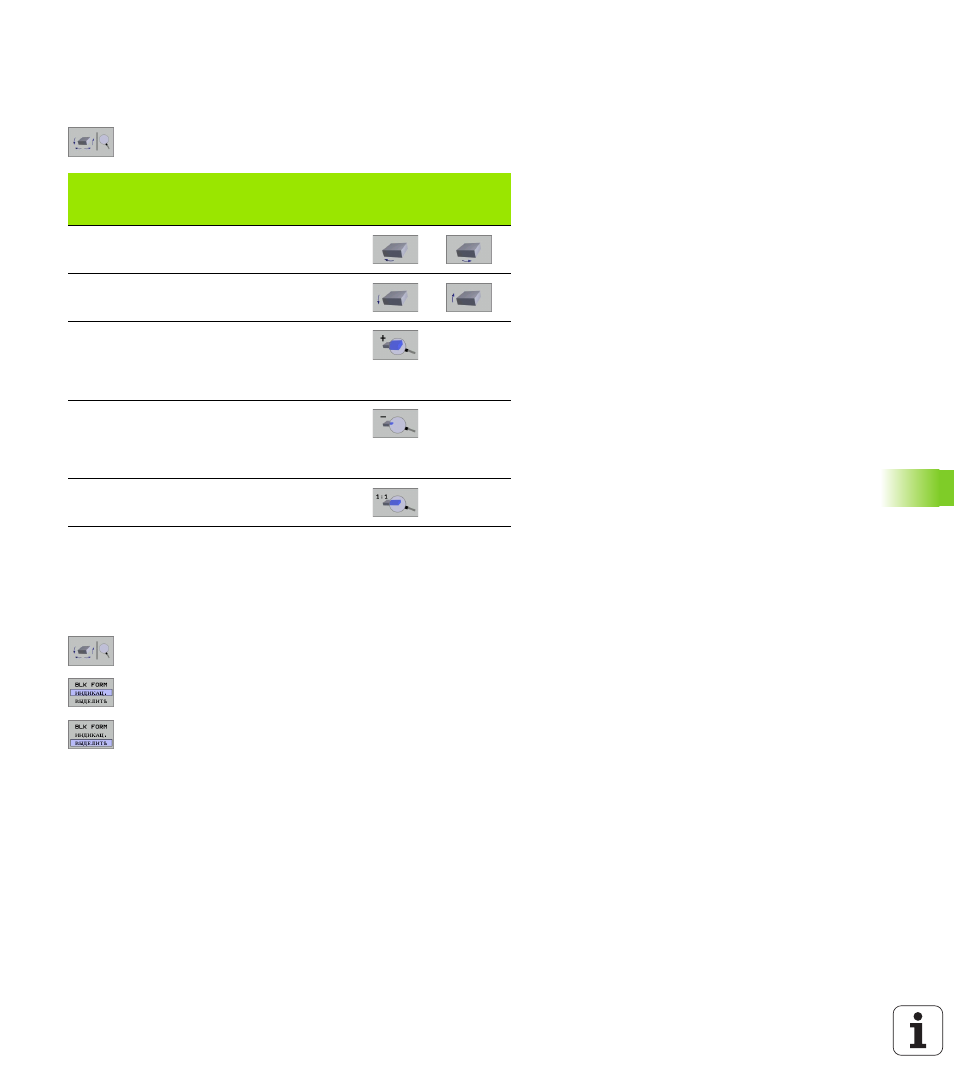

3D-представление поворочивать увеличивать/уменьшать
8
Переключать линейку программируемых клавишей, пока не
появится клавиша для выбора функции поворочивания и
увеличения/уменьшения
8
Выбор функции для поворота и увеличения/
уменьшения:
Рамки для очертаний обрабатываемой детали высвечивать
и выделять
8
Переключать линейку программируемых клавишей, пока не
появится клавиша для выбора функции поворочивания и
увеличения/уменьшения
8
Выбор функции для поворота и увеличения/
уменьшения:
8
Высветить рамки для BLK-FORM: Установить
подсвеченное поле в Softkey на ВЫСВЕТИТЬ
8
Отменить рамки для BLK-FORM: Установить
подсвеченное поле в Softkey на ОТМЕНА
Функция
Softkeys
(программирован
ниые клавиши)
Представление 5°-шагами вертикально
поворочивать
Изображение 5°-шагами горизонтально
повернуть
Изображение шагами увеличивать. Если
изображение увеличено, то УЧПУ
указывает в линейке сноски окна
графики букву Z .
Изображение шагами уменьшать. . Если
изображение уменьшено, то УЧПУ
указывает в линейке сноски окна
графики букву Z .
Сброс изорбажения на
программированную величину
