430
9 Программирование: подпрограммы и повторения части программы
9.6
Примеры
программиров
ания

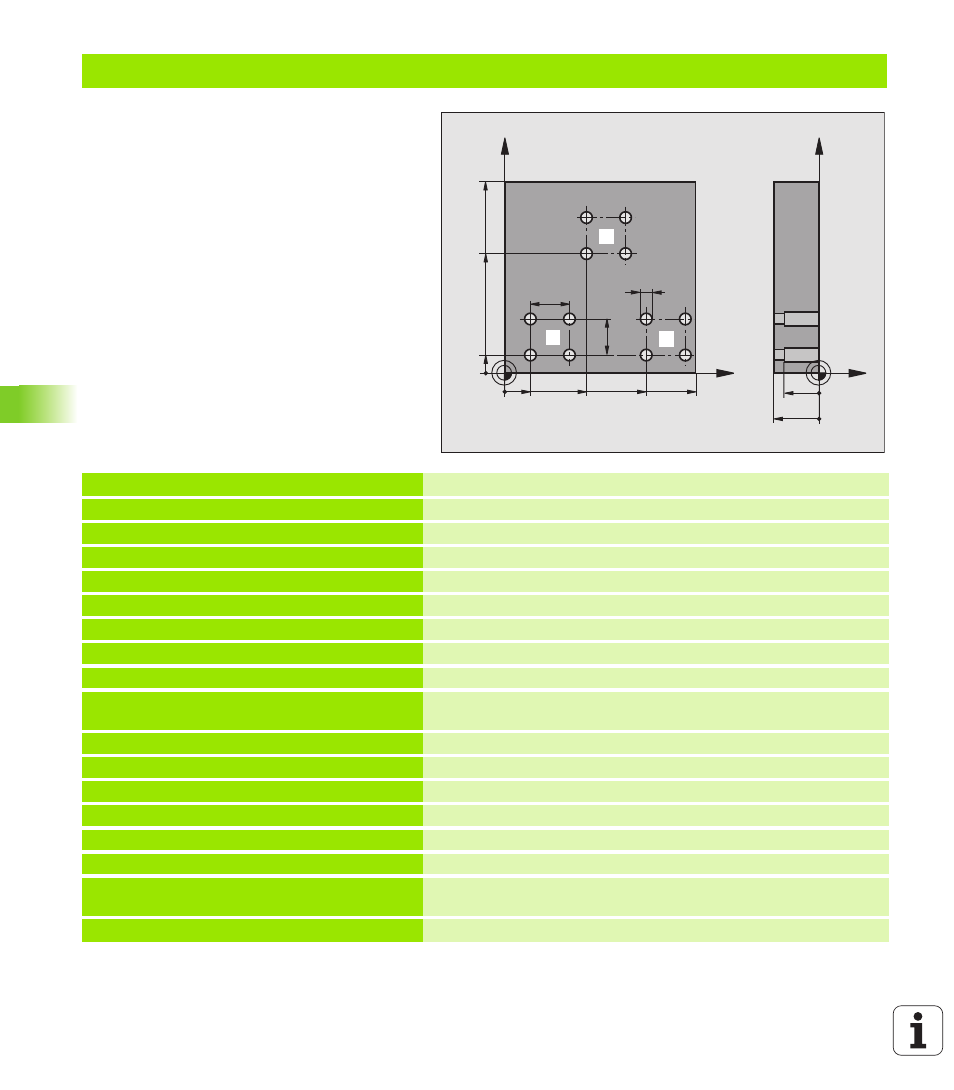

Пример: Группа отверстий с помощью нескольких инструментов
Прогон программы
Программирование циклов обработки в
главной программе
Вызов полного рисунка сверления
(подпрограмма 1)
Наезд групп отверстий в подпрограмме 1,
вызов группы отверстий (подпрограмма 2)
Программировать группу отверстий только
один раз в подпрограмме 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
Определение инструмента центровое сверло
N40 G99 T2 L+0 R+3 *
Определение инструмента сверло
N50 G99 T3 L+0 R+3,5 *
Определение инструмента развёртка
N60 T1 G17 S5000 *
Вызов инструмента центровое сверло
N70 G00 G40 G90 Z+250 *
Свободный ход инструмента
N80 G200 СВЕРЛЕНИЕ
Определение цикла Центрирование
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-3
;ГЛУБИНА
Q206=250 ;F ПОДАЧА НА ГЛУБИНУ
Q202=3
;ГЛУБИНА ПОДВОДА
Q210=0
;F - ВРЕМЯ .НА ВЕРХУ
Q203=+0
;КООРД.ПОВЕРХН.
Q204=10
;2. БЕЗ.РАССТОЯНИЕ
Q211=0.2 ;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
N90 L1,0 *
Вызов подпрограммы 1 для полного рисунка сверления
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
1
1
2
1
3
