352
8 Программирование: Циклы
8.6 SL-
цик
л
ы

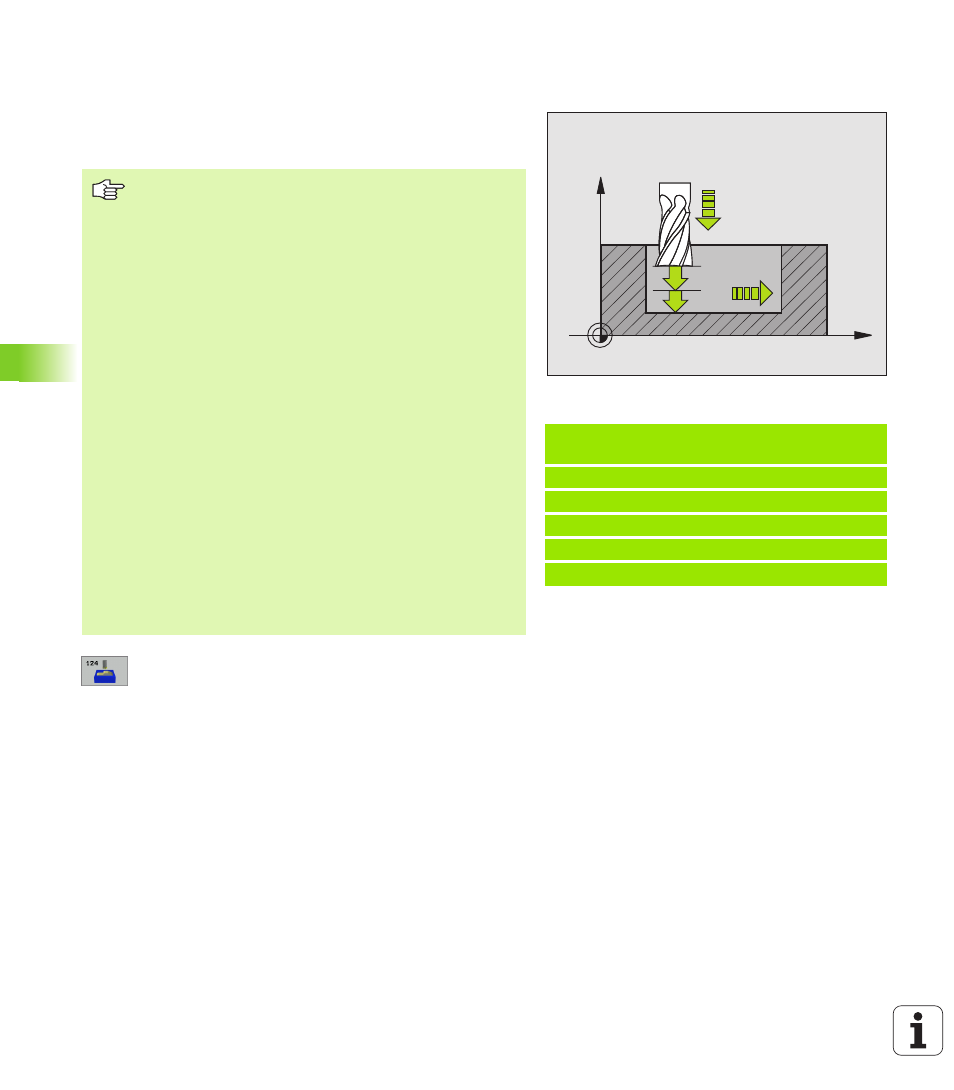

ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ (цикл
G124)
УЧПУ перемещает инструмент по круговой траектории
тангенциально к подконтурам. Каждый подконтур очищается
отдельно.
8
Направление вращения? По часовой стрелке =
–1 Q9:
Направление обработки:
+1: Направление обработки по часовой стрелке:
–1:Вращение по часовой стрелке
8
Глубина подвода Q10 (инкрементно): Размер, на
который каждый раз инструмент подводится.
8
Подача подвода на глубину Q11: Подача
погружения
8
Подача очистки Q12: Подача фрезерования
8
Припуск на чистовую обработку со стороны
Q14 (инкрементно): Припуск для многократной
чистовой обработки; остаток очищается, если
введите Q14 = 0
Пример: ЧУ-запись
N61 G124 ЧИСТОВАЯ ОБРАБОТКА
СТОРОНА
Q9=+1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
Q10=+5
;ГЛУБИНА ПОДВОДА
Q11=100
;ПОДАЧА НА ГЛУБИНУ
Q12=350
;ПОДАЧА ПРОТЯГИВАНИЯ
Q14=+0
;ПРИПУСК СТОРОНА
X
Z
Q11
Q12
Q10
Обратите внимание перед программированием
Сумма припуска на чистовую оброботку стороны (Q14)
и радиуса чистового инструмента должна быть
меньше суммы припуска на чистовую обработку
стороны (Q3,G120) и радиуса протяжного
инструмента.
Если отрабатываете цикл G124 без выполнения
протягивания с циклом G122 действует указанный
вверху расчёт так же; радиус протяжного инструмента
имеет значение “0”.
УЧПУ самостоятельно установливает точку старта для
чистовой обработки. Точка старта зависит от
отношений места в кармане.
Можете использовать цикл G124 также для
фрезерования контура. Тогда следует
дефинировать фрезеруемый контур как отдельный
остров (без ограничения кармана) и
в цикле G120 ввести припуск на чистовую обработку
(Q3) больше, чем сумма из припуска на чистовую
обработку Q14 + радиус используемого инструмента
УЧПУ самостоятельно установливает точку старта для
чистовой обработки. Точка старта зависит от условий
места в кармане и программированного в цикле G120
припуска.
