Страница 349: 6 sl- цик л ы
HEIDENHAIN iTNC 530
349
8.6 SL-
цик
л
ы

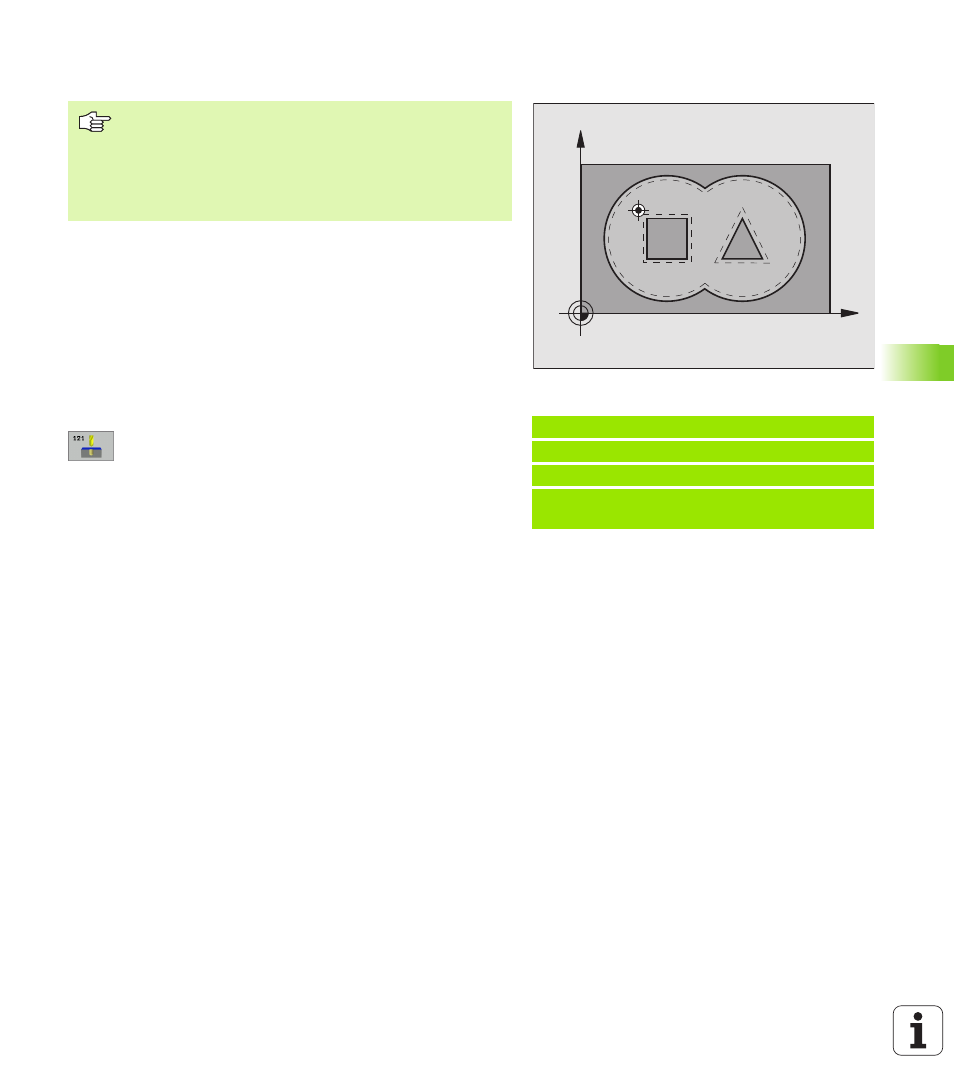

ПРЕДСВЕРЛЕНИЕ (цикл G121)
Прохождение цикла
Как цикл G83 Глубокое сверление, смотри “Циклы для сверления,
нарезания внутренней резьбы и фрезерования резьбы”, страница
Применение
Цикл G121 ПРЕДСВЕРЛЕНИЕ учитывает для пунктов врезания
припуск для читсовой обработки со стороны и припуск для
чистовой обработки на глубине, как и радиус протяжного
инструмента. Пункты врезания являются одновременно точками
старта для протягивания.
8
Глубина подвода Q10 (инкрементно): Размер, на
который инструмент каждый раз подводится (знак
числа при отрицательном направлении обработки
“–”)
8
Подача подвода на глубину Q11: Подача мм/
мин)
8
Номер инструмента протягивания Q13: Номер
инструмента протягивания
Пример: ЧУ-блоки
N58 G121 ПРЕДСВЕРЛЕНИЕ
Q10=+5
;ГЛУБИНА ПОДВОДА
Q11=100
;ПОДАЧА НА ГЛУБИНУ
Q13=1
;ИНСТРУМЕНТ ДЛЯ
ОЧИСТКИ
X
Y
УЧПУ не учитывает программированного в T-
предложении значения дельта DR для расчёта точек
врезания в материал.
При узкостях УЧПУ может в данном случае не
выполнить предсверления с помощью инструмента,
который больше чернового инструмента.
