8 Программирование: Циклы
8.7 SL-
цик
лы
с
фо
рмуло
й
ко
н
тур
а
Ввод формулы контура
Через программируемые клавиши можете соединить разные
контуры в одной математической формуле друг с другом:
8
Выбор функций Q-параметров: Нажать клавишу Q (в поле для
ввода числовых значений, справа). Линейка программируемых
клавишей (Softkey) показывает функции Q-параметров
8
Выбор функции для ввода формулы контура: Softkey ФОРМУЛА
КОНТУРА нажать ЧПУ указывает следующие
программируемые клавиши:
Накладывающиеся контуры
УЧПУ рассмотривает принципиально программированный контур
как карман. С помощью функций формулы контура имеете
возможность, преобразит контур на остров
Карманы и острова можете накладывать друг на друга, образуя
новый контур. Таким образом можете поверхность кармана
увеличивать путём наложения другово кармана или уменьшать
размеры острова.
Подпрограммы Накладывающиеся карманы
Карманы A и B накладывыются друг на друга.
УЧПУ расчитывает точки пересечения S1 и S2, их не надо больше
программировать.
Карманы программируются как полные круги.

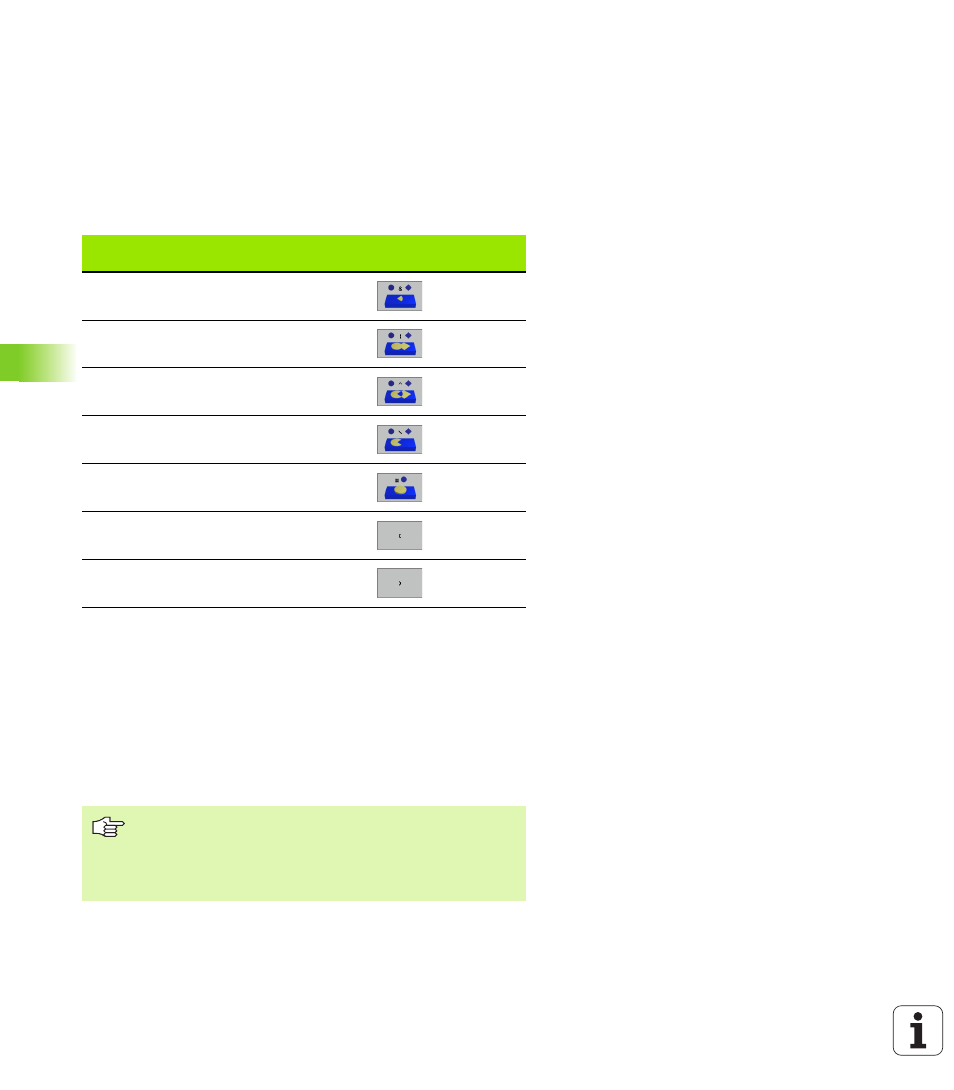

ЛогиЧескаЯ функция
Программируемая
клавиша (Softkey)
прорезание с
нпр. QC10 = QC1 & QC5
соединенный с
нпр. QC25 = QC7 | QC18
соединенный с, но без прореза
нпр. QC12 = QC5 ^ QC25
резание с дополнением от
нпр. QC25 = QC1 \ QC2
Дополнение области контура
нпр. Q12 = #Q11
Открыть скобки
нпр. QC25 = QC1 * (QC2 + QC3)
Закрыть скобки
нпр. QC25 = QC1 * (QC2 + QC3)
Последующие примеры программ это программы
описания контура, определяемые в программе
определения контура. Программа определения
контура в свою очередь вызывается через функцию
%:CNT в главной программе
