426 9 Программирование: подпрограммы и повторения части программы
9.6
Примеры
программиров
ания

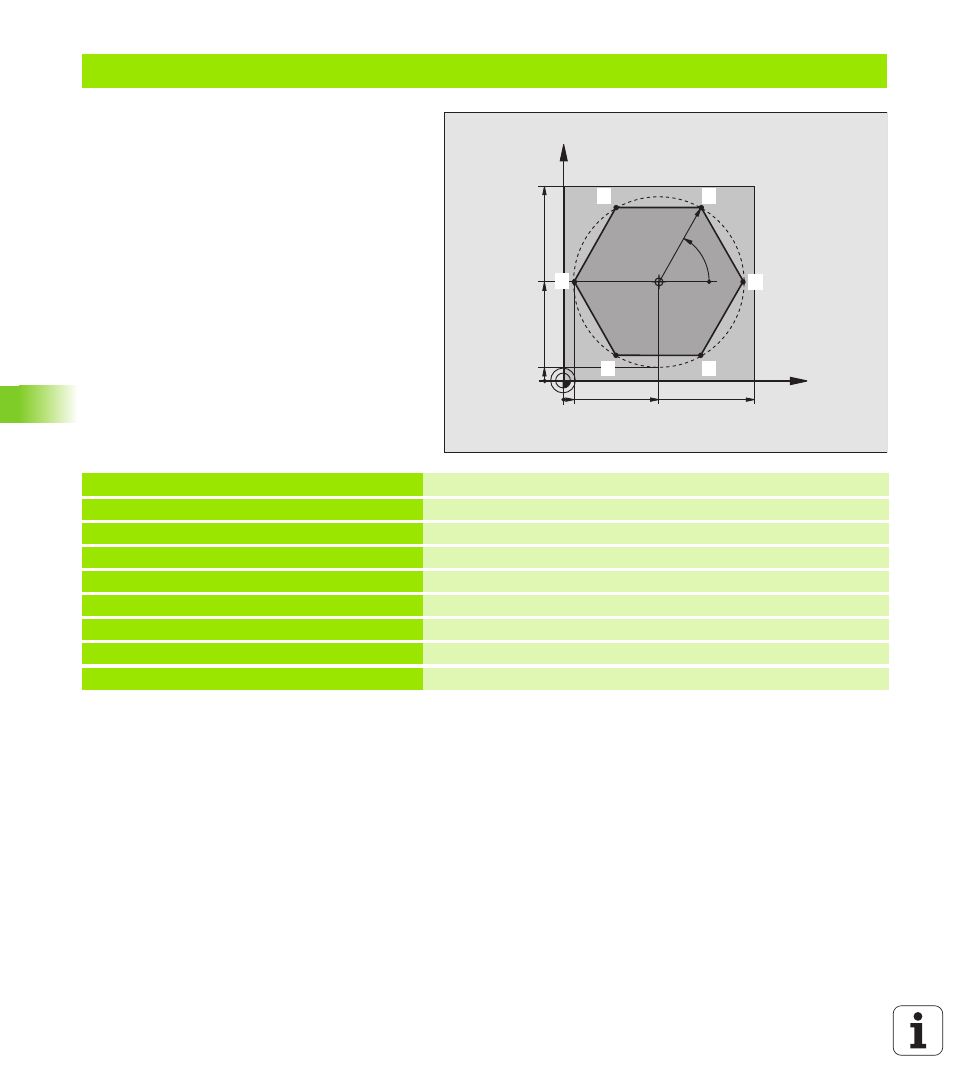

Пример: Пример: фрезерование контура с несколькими подводами
Прогон программы
„ Предпозиционировать инструмент на
верхнюю грань загатовки
„ Ввести подвод с приращением
„ Фрезерование контура
„ Повторение подвода и фрезерования
контура
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 *
Определение инструмента
N40 T1 G17 S4000 * Вызов инструмента
N50 G00 G40 G90 Z+250 * Свободный ход инструмента
N60 I+50 J+50 * Установить полюс
N70 G10 R+60 H+180 * Предпозиционирование плоскость обработки
N80 G01 Z+0 F1000 M3 * Предпозиционировать на верхнюю грань загатовки
X
Y
50 100
50
I,J
5
100
R45
60°
5
1 1
1 2 1 3
1 4
1 5 1 6
