400
8 Программирование: Циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

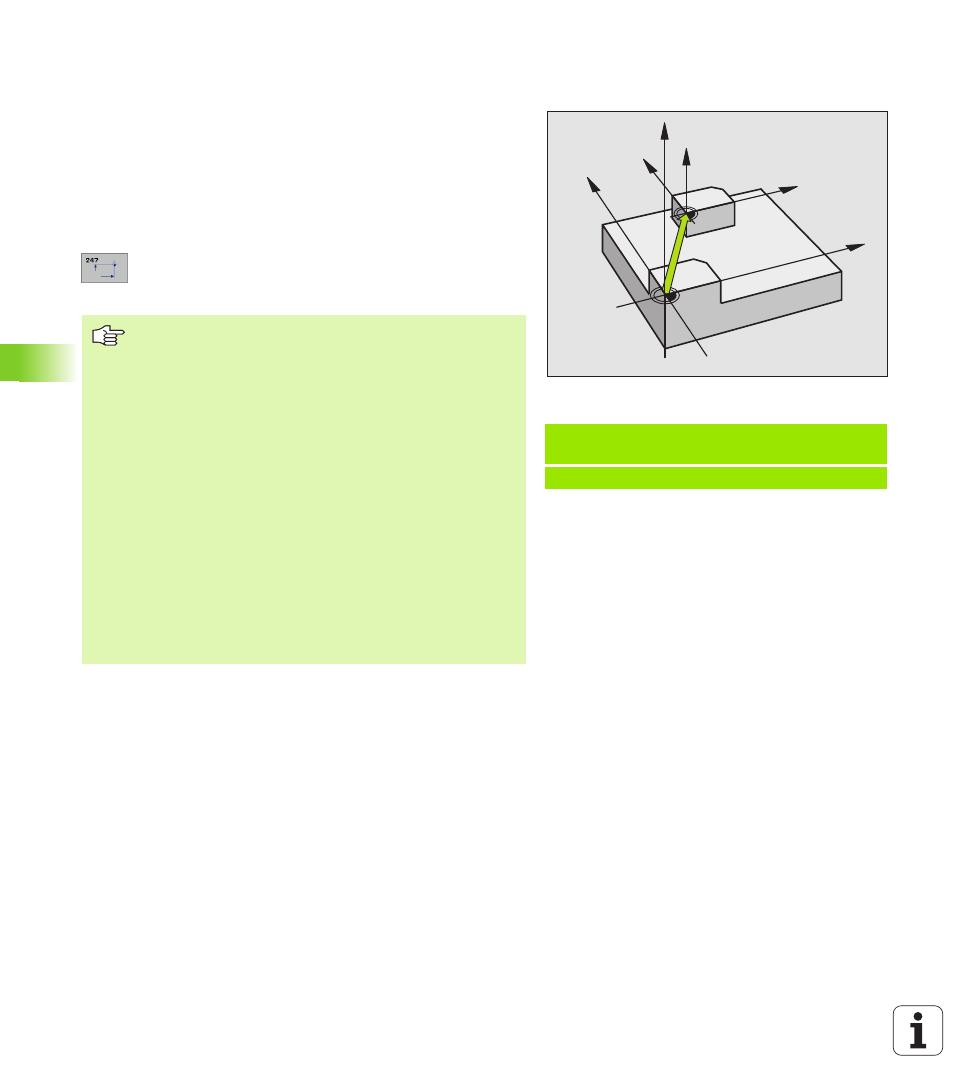

УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ (цикл
G247)
С помощью цикла УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ можете в
активировать нулевую точку, определённую в таблицы Preset, в
качестве новой опорной точки.
Действие
После дефиниции цикла УСТАНОВЛЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводы координат и перемещения нулевых точек (абсолютные и
инкрементные) относятся к новому Preset.
8
Новая опорная точка?: Указать номер базовой
точки из таблицы Preset, которая должна
активироваться
Индикации состояния/статуса
В инидкации статуса УЧПУ высвечивает активный номер
предустановки за символом опорной точки
Пример: ЧУ-запись
N13 G247 УСТАНОВЛЕНИЕ ОПОРНОЙ
ТОЧКИ
Q339=4
;НОМЕР БАЗОВОЙ ТОЧКИ
Z
Z
X
X
Y
Y
При активировании опорной точки из таблицы Preset,
УЧПУ сбросывает все активные пересчеты координат,
активированные с помощью следующих циклов:
Цикл G53/G54, смещение нулевой точки
Цикл G28, зеркальное отражение
Цикл G73, поворот
Цикл G72, размерный коэфицент
Пересчет координат из цикла G80, Наклон плоскости
обработки остается активным.
УЧПУ установливает Preset только на этих осях,
которые являются активными в таблицы Preset.
Опорная точка осей, обозначенных с помощью –
остается неизмененной.
Если оператор активирует номер предустановки 0
(строка 0), тогда активируете опорную точку,
установленную в ручном режиме работы мануально.
В режиме работы PGM-тест цикл 247 не действует.
