8 Программирование: Циклы
8.7 SL-
цик
лы
с
фо
рмуло
й
ко
н
тур
а

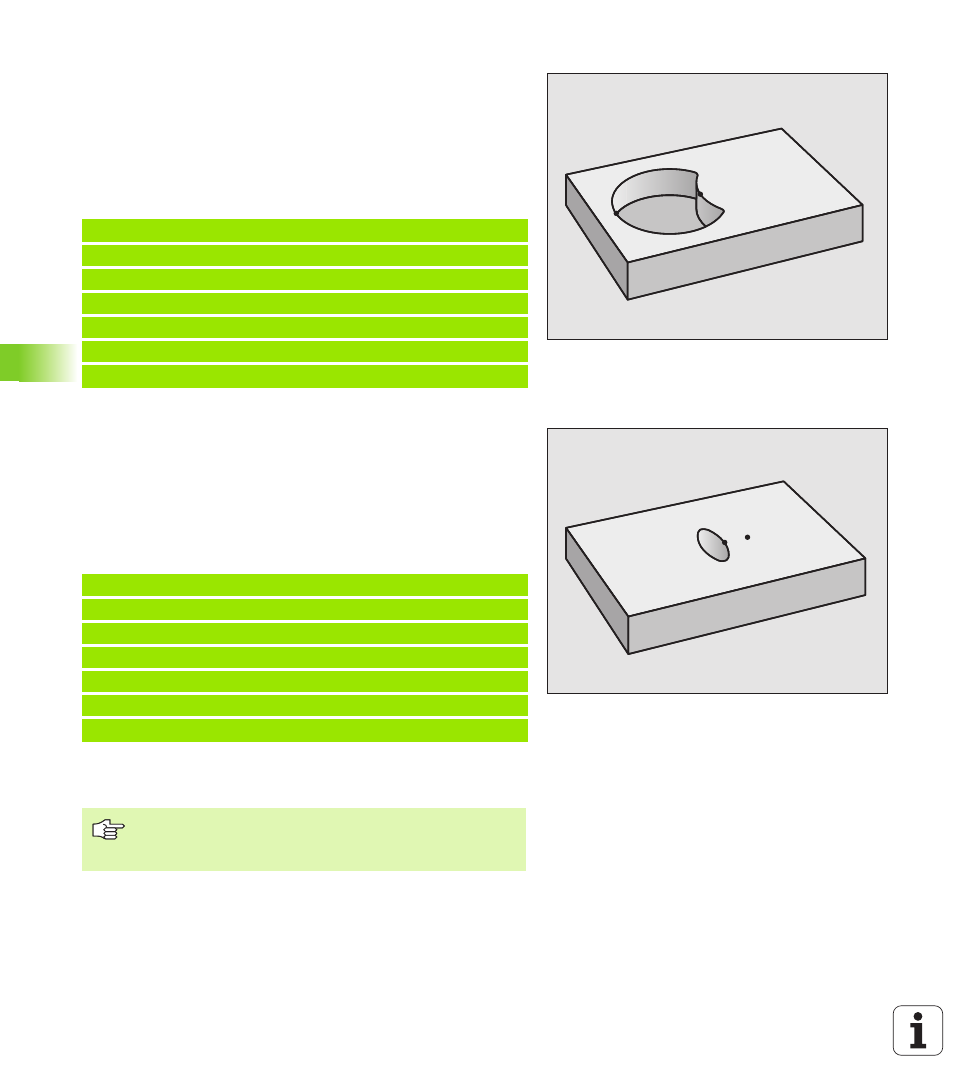

“Дифференциалная” площадь
Поверхность A должна обрабатываться без перекрытого B
участка:
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхность B вычитывается с помощью
функции “прорезаный с дополнением от“ от поверхности A
Программа определения контура:
“Площадь ”резания
Перекрытая A и B поверхность должна обрабатываться. (Просто
перекрытые поверхности должны оставаться необработанными).
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхности A и B пересчитываются с
помощью функции “соединенный с“
Программа определения контура:
отработка с помощью SL-циклов
A
B
N50 .....
N60 ...
N70 DECLARE CONTOUR QC1 = “КАРМАН_A.H“
N80 DECLARE CONTOUR QC2 = “КАРМАН_B.H “
N90 QC10 = QC1 \ QC2
N100 ...
N110 ...
A
B
N50 .....
N60 ...
N70 DECLARE CONTOUR QC1 = “КАРМАН_A.H“
N80 DECLARE CONTOUR QC2 = “КАРМАН_B.H “
N90 QC10 = QC1 & QC2
N100 ...
N110 ...
Обработка общего контура выполняется с помощью
SL-циклов G120 до G124 (смотри “SL-циклы” на
