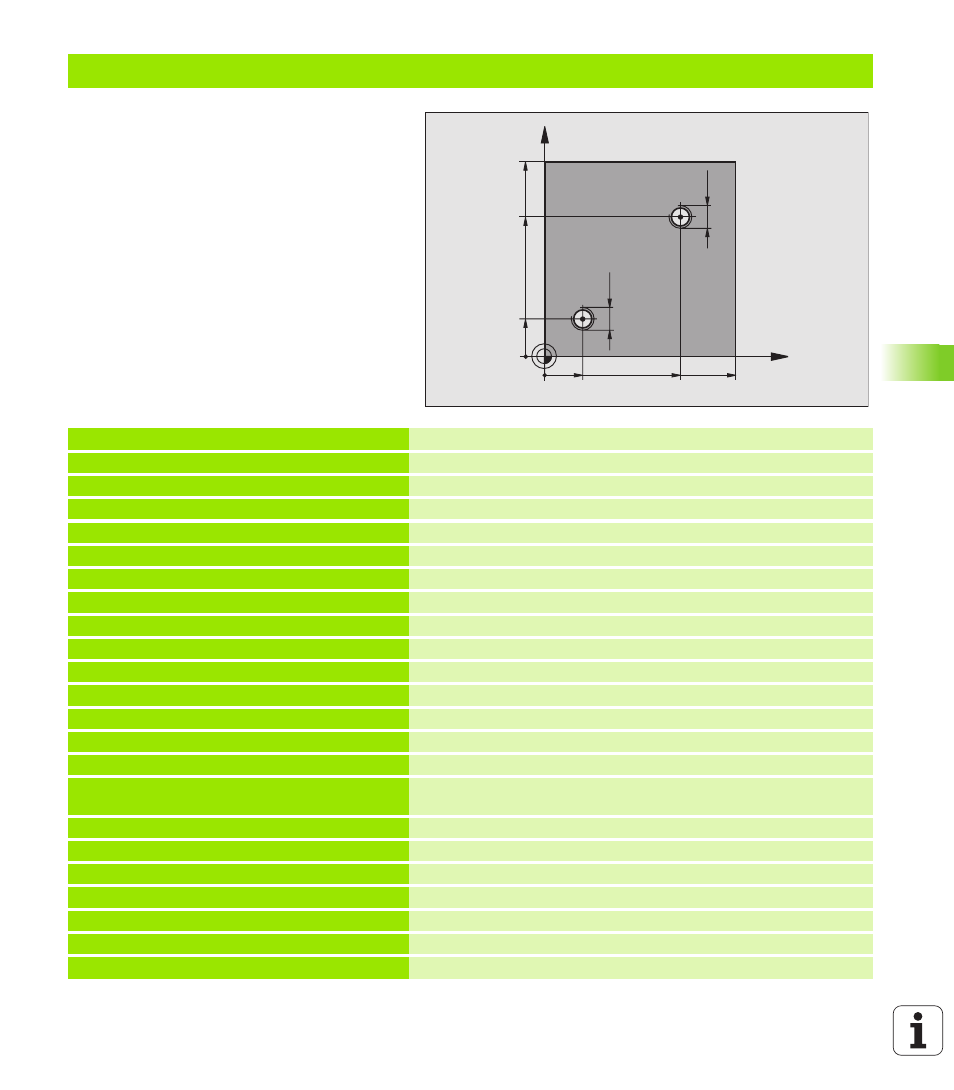

Пример: Циклы сверления
Прогон программы
Программирование цикла сверления в
главной программе
Программирование обработки в
подпрограмме, смотри “Подпрограммы”,
%C18 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Дефиниция загатовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
Определение инструмента
N40 T1 G17 S4500 *
Вызов инструмента
N50 G00 G40 G90 Z+250 *
Свободный ход инструмента
N60 G86 P01 +30 P02 -1,75 *
Дефиниция цикла Резьбонарезание
N70 X+20 Y+20 *
Наезд отверстия 1
N80 L1,0 *
Вызов подпрограммы 1
N90 X+70 Y+70 *
Наезд отверстия 2
N100 L1,0 *
Вызов подпрограммы 1
N110 G00 Z+250 M2 *
Свободный ход инструмента, конец главной программы
N120 G98 L1 *
Подпрограмма 1: Резьбонарезание
N130 G36 S0 *
Определить угол шпинделя для ориентации
N140 M19 *
Ориентирование шпинделя (повторное резание возможно)
N150 G01 G91 X-2 F1000 *
Смещение инструмента для врезания без столкновений
(зависит от
внутреннего диаметра резьбы и инструмента)
N160 G90 Z-30 *
Проезд на глубину начала
N170 G91 X+2 *
Инструмент снова в середину отверстия
N180 G79 *
Вызов цикла 18
N190 G90 Z+5 *
свободный ход
N200 G98 L0 *
Конец подпрограммы 1
N999999 %C18 G71 *
X
Y
20
20
100
100
70
70
M12
M12
