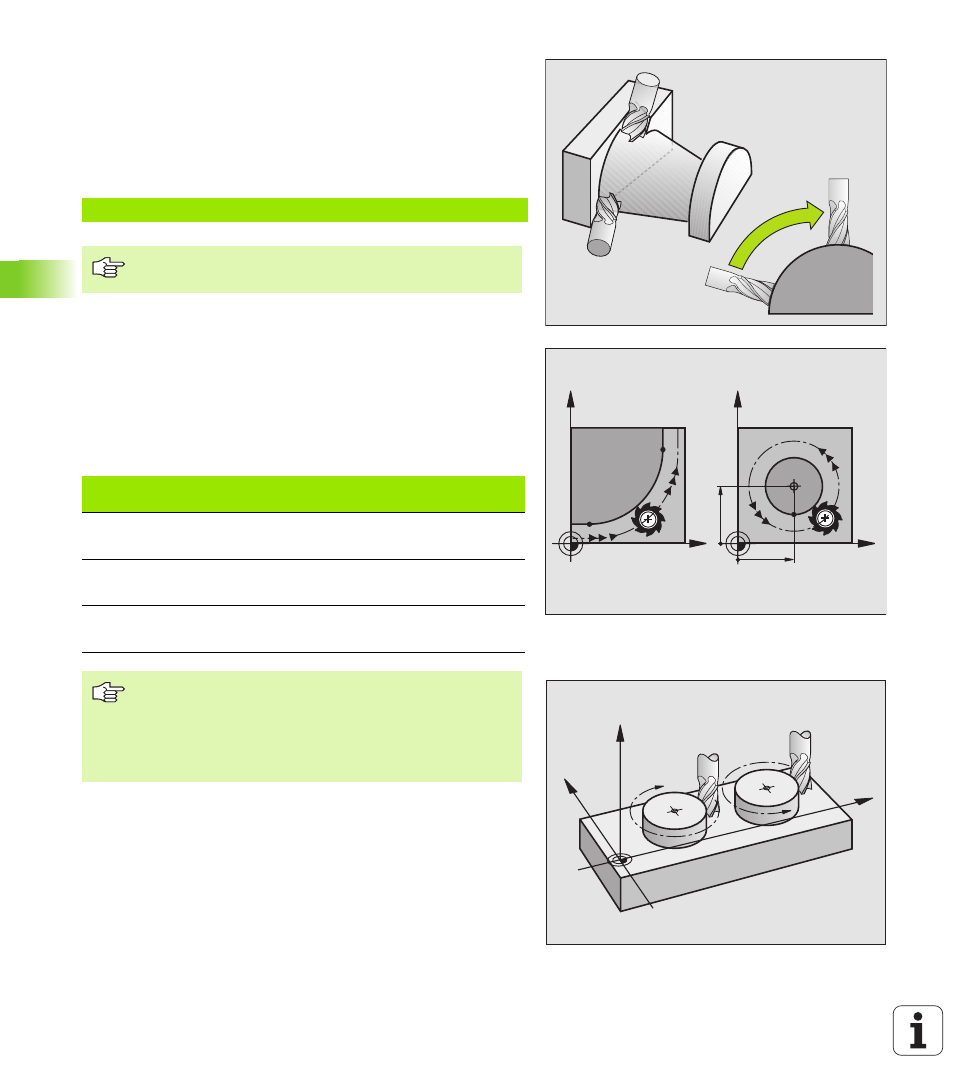

Ввод больше чем трёх координат
УЧПУ может управлять одновременно до 5 осями. В случае
обработки с 5 осьями перемещаются на пример 3 линейные и 2
оси вращения одновременно.
Программа обработки для такой обработки поставляется обычно
системой САПР и не может составляться на станке.
Пример:
Окружности и дуги окружности
В случае круговых движений УЧПУ перемещает оси станка
одновременно: Инструмент перемещается относительно к
загатовке по круговой траектории. Для круговых движений можете
ввести центр окружности .
С помощью функций траектории для дуг окружности
программируете круги на главных плоскостях: Главную плоскость
следует определять при вызове инструмента с установлением
оси шпинделя:
Направление вращения при круговых движениях
Для круговых движений без тангенциального перехода к другим
элементам контура введите направление вращения DR:
„ Вращение по часовой стрелке G02/G12
„ Вращение против часовой стрелки: G03/G13
N G01 G40 X+20 Y+10 Z+2 A+15 C+6 F100 M3 *
Движение больше чем 3 осей не поддерживается
графически УЧПУ.
Ось шпинделя
Главная
плоскость
Центр круга
Z (G17) XY, также
UV, XV, UY
I, J
Y (G18) ZX, также
WU, ZU, WX
K, I
X (G19) YZ, также
VW, YW, VZ
J, K
Окружности, не лежащие параллельно к главной
плоскости, программируете также с помощью функции
“Наклонение плоскости обработки ”(смотри
“ПЛОСКОСТЬ ОБРАБОТКИ (цикл G80, ПО-опция 1)”,
страница 405) или с помощью Q-параметров (смотри
“Принцип и обзор функций”, страница 434).
