HEIDENHAIN iTNC 530
353
8.6 SL-
цик
л
ы

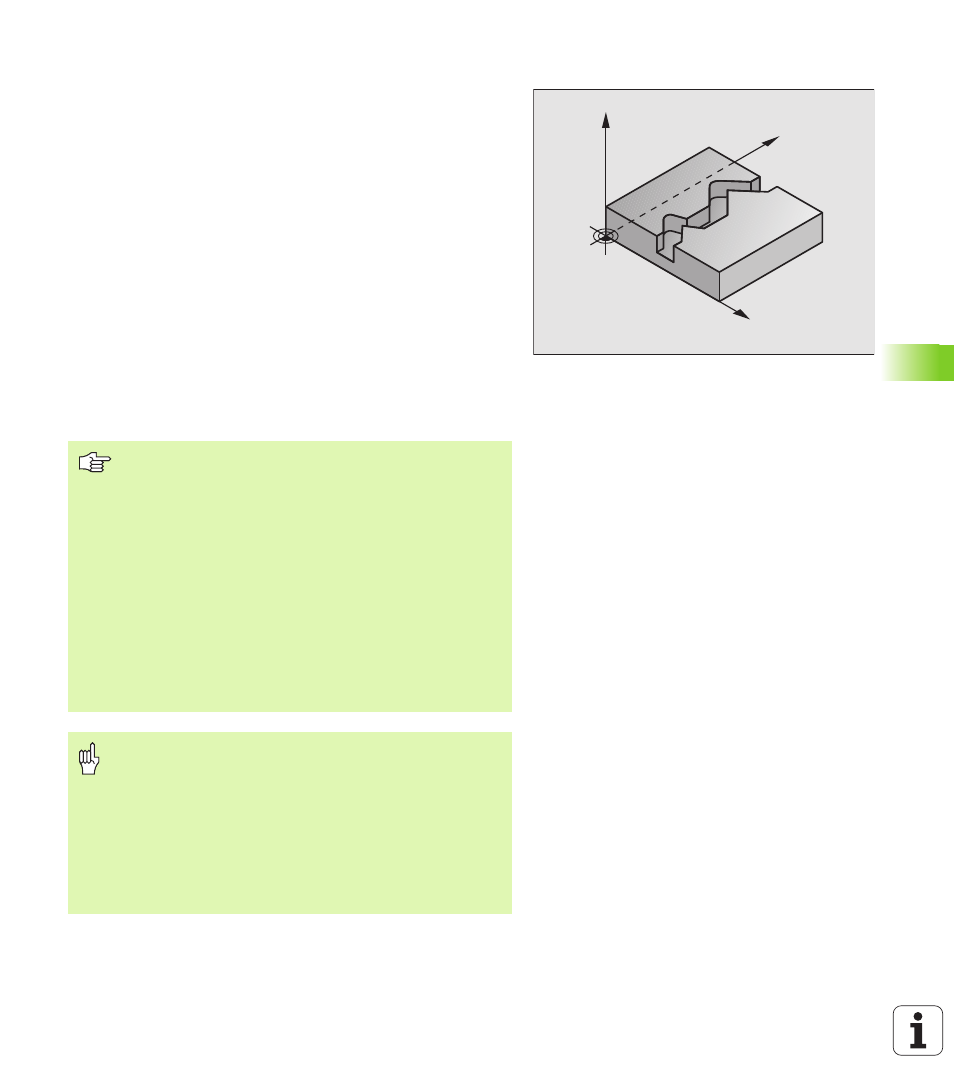

ЛИНИЯ КОНТУРА (цикл G125)
С помощью этого цикла можна обрабатывать вместе с циклом
G37 КОНТУР –«открытые» контуры: Начало контура и его конец
не совподают друг с другом.
Цикл G125 ЛИНИЯ КОНТУРА предоставляет значительные
преимущества по сравнении с обработкой разомкнутых контуров
с предложениями позиционирования:
УЧПУ контролирует обработку на появление затыловочных
резаний и повреждений контура. Проверка контура с помощью
тестовой графики
Если радиус инстумента слишком большой, то следует
дополнительно обрабатывать контур на внутренних углах
Обработку можно выполнять непрерывно попутным или
встречным движением. Вид фрезерования даже сохраняется,
если контуры симметрически отражаются
В случае нескольких подводов УЧПУ может несколько раз
перемещать инструмент туда и обратно: Дополнительно
сокращается время обработки.
Можете ввести припуски, чтобы несколькими проходами
выполнять черновую и чистовую обработку
Y
X
Z
Обратите внимание перед программированием
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет цикла.
УЧПУ учитывает первую метку (Label) из цикла G37
КОНТУР.
Память для SL-цикла ограничена. Можете в одном SL-
цикле программировать нпр. максимально 1024
предложений прямых.
Цикл G120 ДАННЫЕ КОНТУРА не требуются.
Программированные непосредственно после цикла
G125 в состовном размере позиции относятся к
положению инструмента в конце цикла.
Внимание опасность столкновения!
Для избежания возможных столкновений:
Не программировать непосредственно после цикла
G125 в состовном размере позиции относятся к
положению инструмента в конце цикла.
На всех главных осях подвести к определенной
(абсолютной) позиции, так как позиция инструмента
не совподает в конце цикла с положением в начале
цикла.
