86
VEGAPULS 51 V … 54 V
Запуск в действие - Обслуживание с ПЭВМ и VEGALOG
• Покиньте меню, нажав “OK”.
• Подтвердите ввод данных, нажав “OK”, и
ваша индивидуальная линеаризирован-
ная кривая сохранится в датчике.
Опять в окне меню “Conditioning” Вы мо-
жете указать с помощью пункта меню
“Integration time” время интегрирования
измеряемой величены. Это имеет смысл
при колеблющейся поверхности измеряе-
мого материала, чтобы не получать посто-
янно меняющиеся значения измеряемой
величины и конечный результат. Стандар-
тно время интегрирования устанавливает-
ся в 0 секунд.
• Покиньте меню, нажав “OK” и Вы попа-
дете опять в окно меню “Instrument data
parameter adjustment”.
• Покиньте окно меню, нажав “OK”.

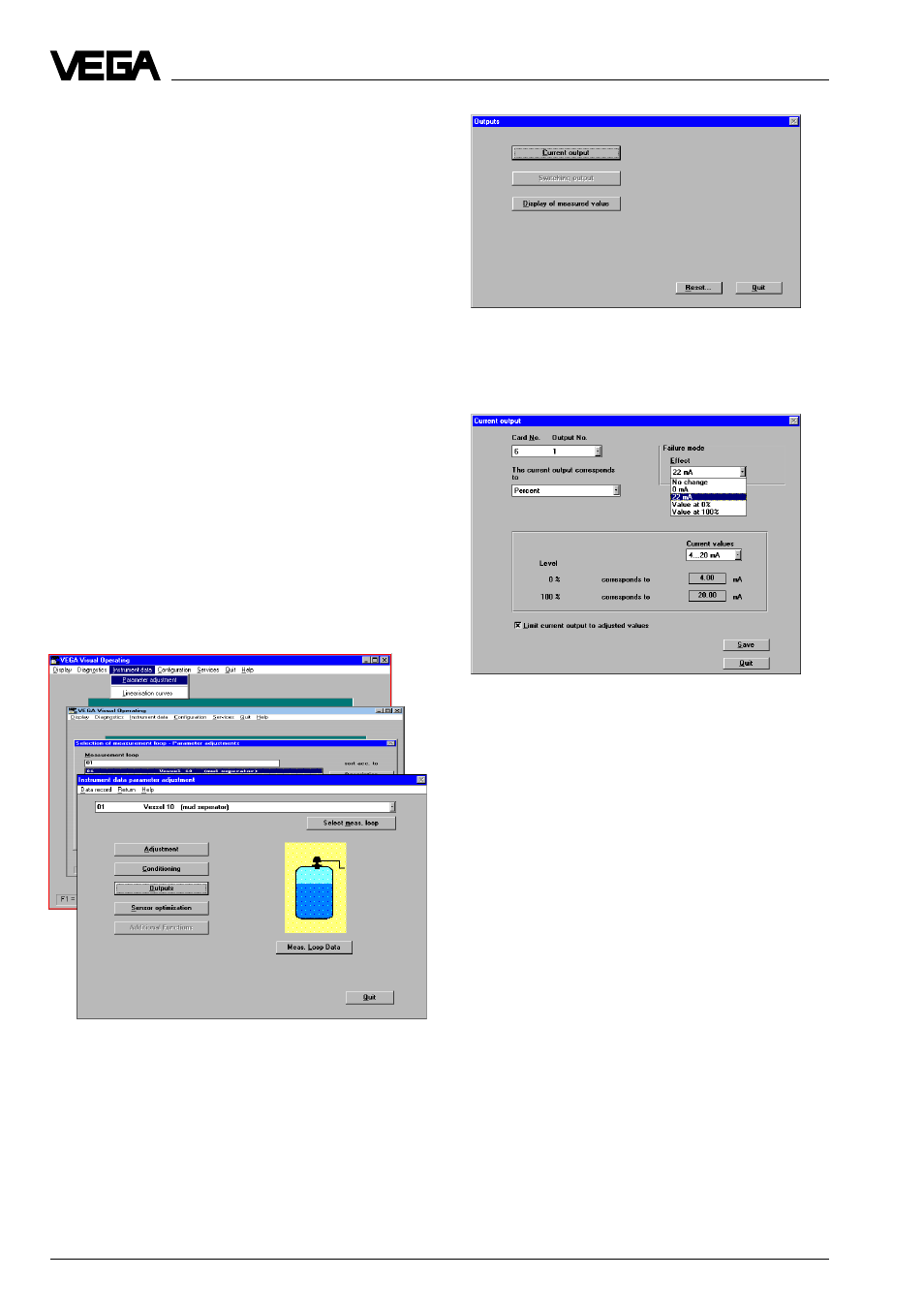

Выходы
• Выберите в окне главного меню
“Instrument data/Parameter adjustment”
и затем пункт меню "Outputs".
Вы находитесь в окне меню “Outputs”.
• Нажмите на “Current output” для того,
чтобы установить диапазон выходного
сигнала 0/4…20 мА.
• Если в окне меню "Current output" Вы
производили установку выходного тока,
нажмите “Save”.
• Если Вы не хотите менять установку,
нажмите “Quit”.
Вы находитесь опять в окне меню
“Outputs”. В пункте меню “Display of
measured value” Вы масштабируете инди-
катор датчика или возможно другие инди-
цирующие приборы, подключенные к
VEGALOG (смотри также стр. 59 правый
столбик).
• Нажмите в окне меню “Outputs” на
“Quit” и Вы опять в окне меню
“Instrument data parameter adjustment”/
• Нажмите в окне меню “Instrument data
parameter adjustment” на “Quit”.
