VEGAPULS 51 V … 54 V
65

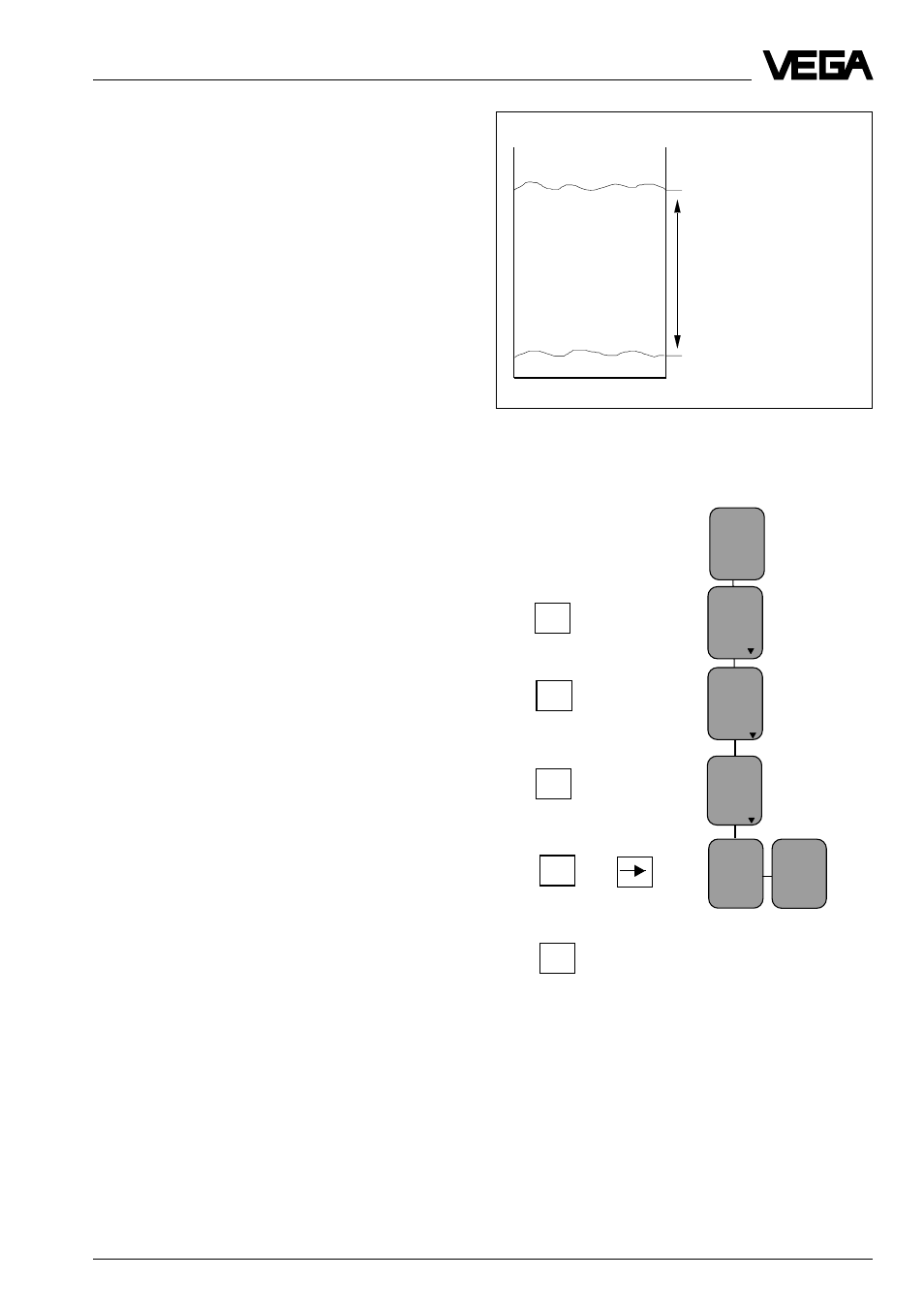

Запуск в действие - Обслуживание с VEGAMET или MINICOM
Макс.
Мин.
100 %
(0,500 м расстояние до
заполняемого материала)
соответствует 1200 литрам
Диапазон изме-
рения 0,5…3,4 м
0 %
(3,400 м расстояние до
заполняемого материала)
соответствует 45 литрам
Ниже Вы найдете короткие пояснения к
пунктам 1…9.
1. Конфигурация входа
Прежде всего, Вы должны сообщить уст-
ройству формирования сигнала (только
VEGAMET 515 V), к какому входу подклю-
чен датчик.
2.) Рабочая область
Без специальной настройки рабочий диа-
пазон соответствует диапазону измере-
ния. Диапазон измерения уже задан min/
max-настройкой. Как, правило, удобно
выбрать рабочий диапазон примерно на 5
% больше, чем область измерения, уста-
новленная min/max-настройкой.
В примере min-настройка установлена на
0,500 м, а max-настройка на 3,400 м. Вы бы
тогда установили рабочую область, напри-
мер, на 0,400…3,500 м.
3.) Условия измерения
смотри план меню цифра 3 на стр. 74.
4.) Настройка
В пункте меню “Настройка” Вы сообщаете
датчику, в какой области измерения он
должен работать.
Вы можете настройку производить без и
со средой. Как правило, производится
настройка без среды, так как она может
производиться без цикла заполнения.
Настройка без среды
Кнопки Индикация на дисплее
Индикация расстояния
мигает медленно
Adjust
ment
Param.
adjust
ment
Sensor
m(d)
4.700
w.out
medium
Adjust
ment
in
m(d)
0.0 %
at
m (d)
XX.XXX
(Min. настройка)
OK
OK
+
OK
OK
