Монтаж и установка - Ошибки установки

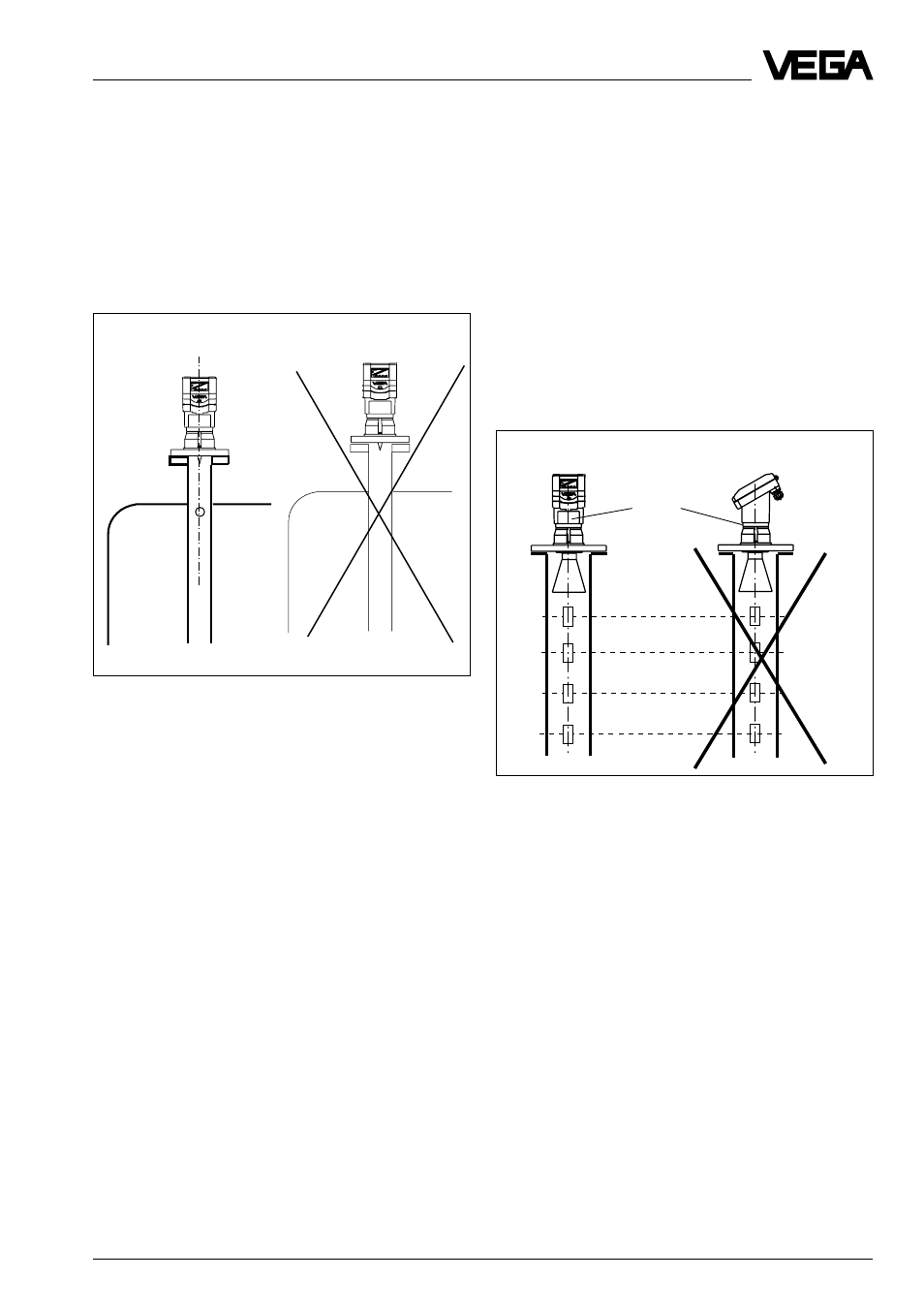

Волноводная труба без отверстия
для вентиляции
Волноводная труба, называемая также
трубчатой антенной, должна быть снаб-
жена в верхнем конце трубы отверстием
для выравнивания давления. Отсутствие
отверстия ведет к ошибкам измерения.
Трубчатая антенна: Волноводная труба,
открытая внизу должна иметь вентиляци-
онное отверстие наверху
VEGAPULS 54 на волноводной трубе: На-
правление поляризации в одной плоско-
сти с шильдиком. Датчик должен быть
направлен шильдиком к рядам отверстий
или щелей
Датчик с неправильным
направлением поляризации
При измерении в волноводной трубе, осо-
бенно с отверстиями для перемешивания,
важно чтобы радарный датчик был на-
правлен к отверстиям.
Ряды отверстий волноводной трубы, раз-
мещенные в два ряда через 180
о , должны
находиться в одной плоскости с направле-
нием поляризации радарного сигнала.
Направление поляризации лежит в плос-
кости шильдика.
Правильно Неправильно
Шильдик
Правильно Неправильно
