4.4 Ложный эхо-сигнал
Место установки радарного датчика дол-
жно быть выбрано так, чтобы никакие
встроенные конструкции или втекающие
заполняющие материалы не пересекались
с радарным сигналом. Следующие приме-
ры и указания покажут Вам наиболее
частые проблемы измерения и помогут их
избежать.
Выступы резервуаров
Формы резервуаров с плоскими выступа-
ми, обращенными к антенне, могут сильно
затруднять измерения из-за сильного
ложного эхо-сигнала. Экраны над этими
плоскими выступами рассеивают ложный
эхо-сигнал и гарантируют надежное изме-
рение.
Впускной коллектор, например для смеши-
вания материала, с гладкой обращенной к
радарному датчику поверхностью закры-
вается наклонным экраном. В результате-
ложный сигнал рассеивается.
Плоские выступы резервуаров
Выступы резервуара (впускная труба)
Встроенные конструкции
резервуаров
Встроенные конструкции резервуаров,
как например лестница, часто являются
причиной ложного эхо-сигнала. Обратите
внимание при проектировании мест изме-
рения на беспрепятственный доступ ра-
дарного сигнала к заполняемому материа-
лу.
Распорки резервуаров
Распорки резервуаров могут так же, как и
другие встроенные конструкции резерву-
аров быть причиной сильных ложных эхо-
сигналов, накладывающихся на полезное
эхо. Маленькие экраны действенно пре-
дотвращают прямое отражение ложных
эхо-сигналов. Ложные эхо-сигналы диф-
фузно рассеиваются в пространстве и
затем отфильтровываются измеритель-
ной электроникой как “эхошумы”.

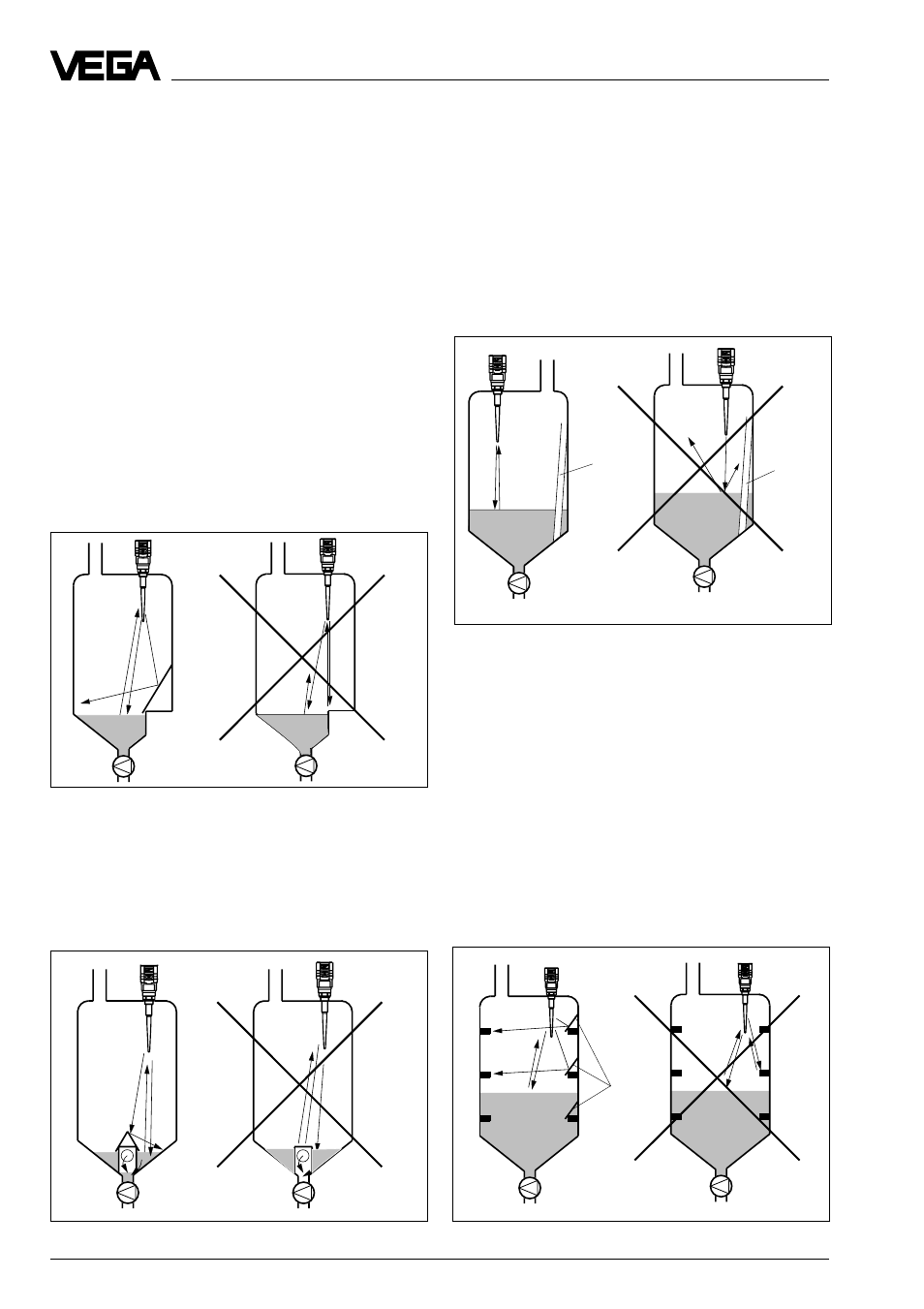

Встроенные конструкции резервуара
Распорки резервуара
Правильно
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
Лестница
Лестница
Экраны
Неправиль-
но
Правильно
Неправильно
Правильно
Неправильно
Правильно
Неправильно
