VEGAPULS 51 V … 54 V 35
Монтаж и установка - Измерение в опуске
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
VEGAPULS 54
Фланец DN 100
Плоский приваренный
фланец
Соединитель-
ная муфта
Приваренные
торцовые
фланцы
Сварка соединительной
муфты
Сварка торцового
фланца
Крепление
измеритель-
ной трубы
Основание
резервуара
Экран
Rz
≤
30
Зачищенные
отверстия

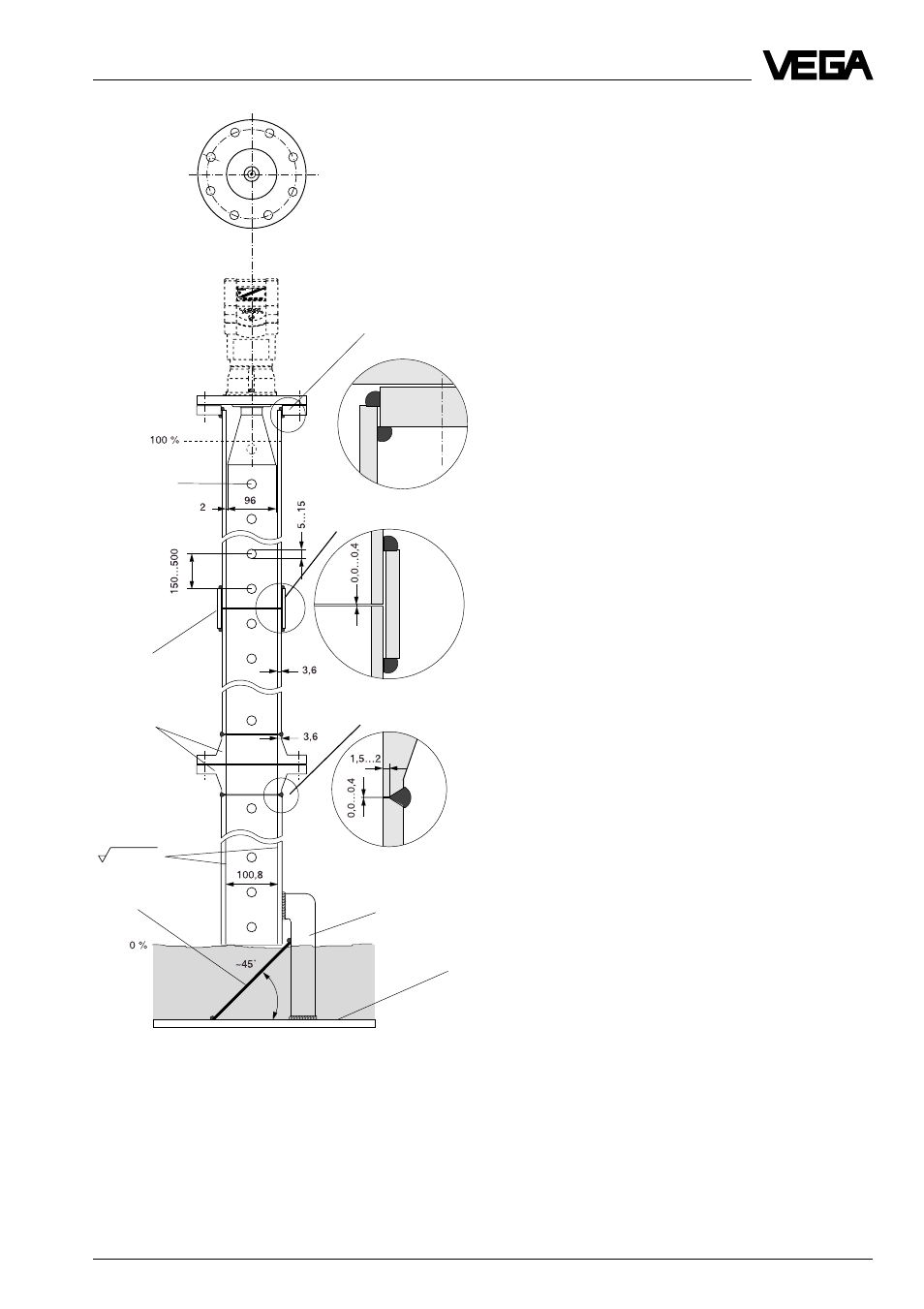

Слева Вы видите конструктивное устрой-
ство измерительной трубы на примере
радарного датчика с фланцем DN 100.
Радарные датчики с фланцами DN 80, DN
100 и DN 150 снабжены рупорной антен-
ной. В этом случае со стороны датчика Вы
можете использовать вместо торцового
фланца также плоский приваренный к
трубе фланец.
При колеблющемся заполняемом материа-
ле закрепите измерительную трубу на дне
резервуара. Предусмотрите при длинной
измерительной трубе дополнительные
промежуточные крепления.
С помощью рассеивающего экрана на
конце измерительной трубы, Вы отражае-
те радарные сигналы от дна резервуара.
Этим предотвращается фиксирование
датчиком сигнала от дна резервуара а не
от заполняемого материала при почти
пустом резервуаре и заполняемых мате-
риалах с маленькой диэлектрической
проницаемостью. При заполняемых мате-
риалах с маленькой диэлектрической
проницаемостью заполняемый материал
пронизывается лучами, и дно резервуара
формирует при низком уровне заполняе-
мого материала существенно более чет-
кое эхо радара, чем поверхность заполня-
емого материала.
С помощью рассеивающего экрана полез-
ный сигнал четко определяется и измеря-
емая величина при почти пустом резерву-
аре и уровне заполнения 0 % надежно
выделяется.
