28 VEGAPULS 51 V … 54 V
4.2 Измерение жидкостей
Рупорная антенна
В большинстве случаев монтаж радарного
датчика производится на коротком DIN-
патрубке. Базовой плоскостью для изме-
рения является нижняя сторона приборно-
го фланца. Антенна должна всегда высту-
пать из патрубка.

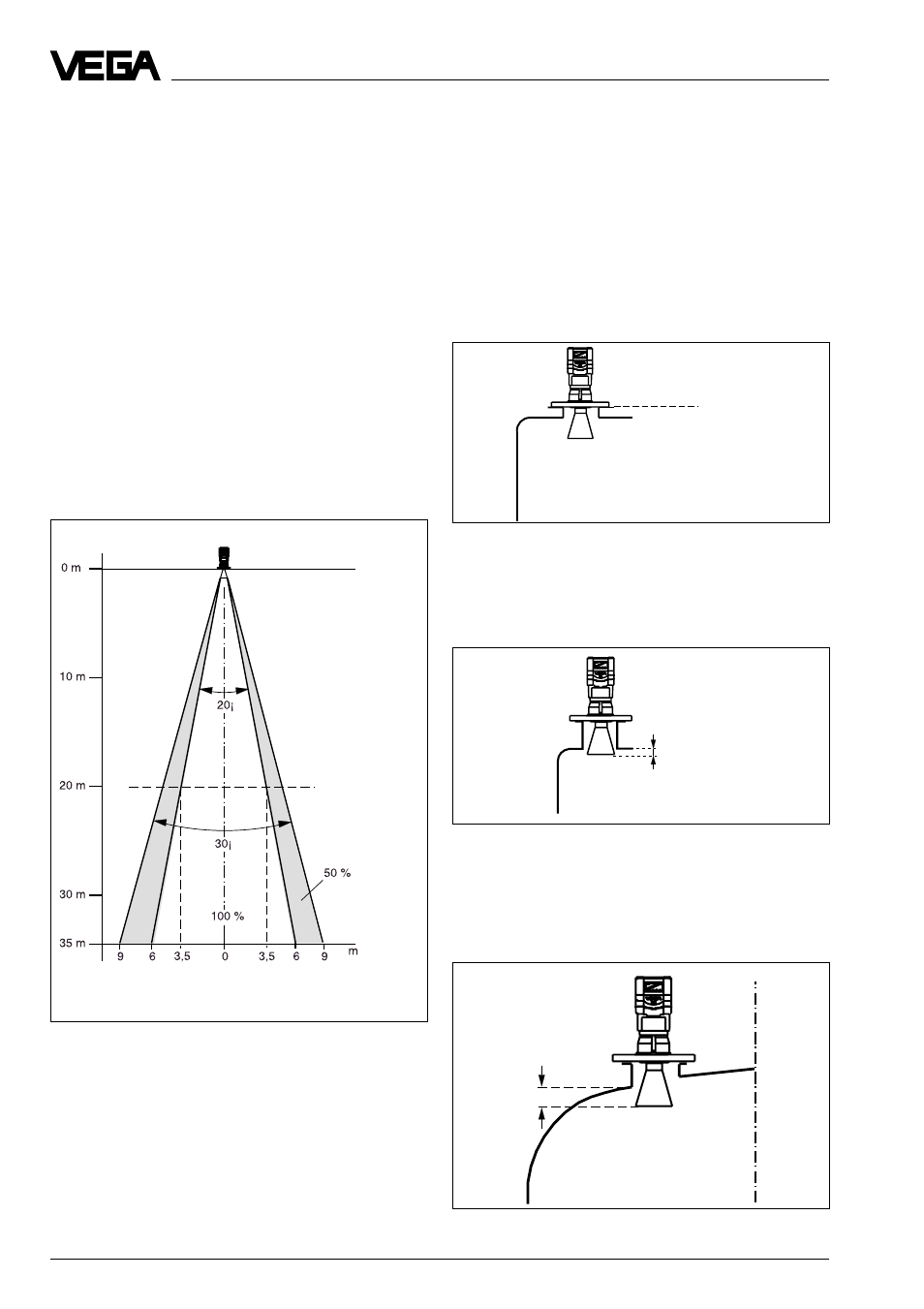

Монтаж на коротком DIN-патрубке
Монтаж на длинном DIN-патрубке
При монтаже на выпуклых крышах резер-
вуаров антенна должна также выступать
минимум на 10 мм от длинной стороны
патрубка.
Монтаж на выпуклой крыше резервуара
Базовая плоскость
> 10 mm
> 10 mm
При более длинном DIN-патрубке обрати-
те внимание на то, чтобы рупорная антен-
на выступала минимум на 10 мм из опоры.
Конус излучения рупорной антенны DN
150
Meas. distance
Монтаж и установка - Измерение жидкостей
Серии
64
и 81
Серия 50
Рупорная антенна DN 150
Кроме того, обратите внимание по возмож-
ности на вертикальное направление оси
датчика к поверхности заполняемого
вещества и избегайте, если возможно,
попадания внутренних конструкций резер-
вуаров, например, труб и распорок в 100%
область конуса излучения.
Итак, стремитесь по возможности “к сво-
бодному обзору” внутри конуса излучения
и предотвращайте встроенные внутренние
конструкции резервуара в первой трети
конуса излучения.
Если конус излучения попадает верти-
кально на заполняемый материал и свобо-
ден от внутренних конструкций резервуа-
ра, то у Вас оптимальные условия для
измерения.
