VEGAPULS 51 V … 54 V
29

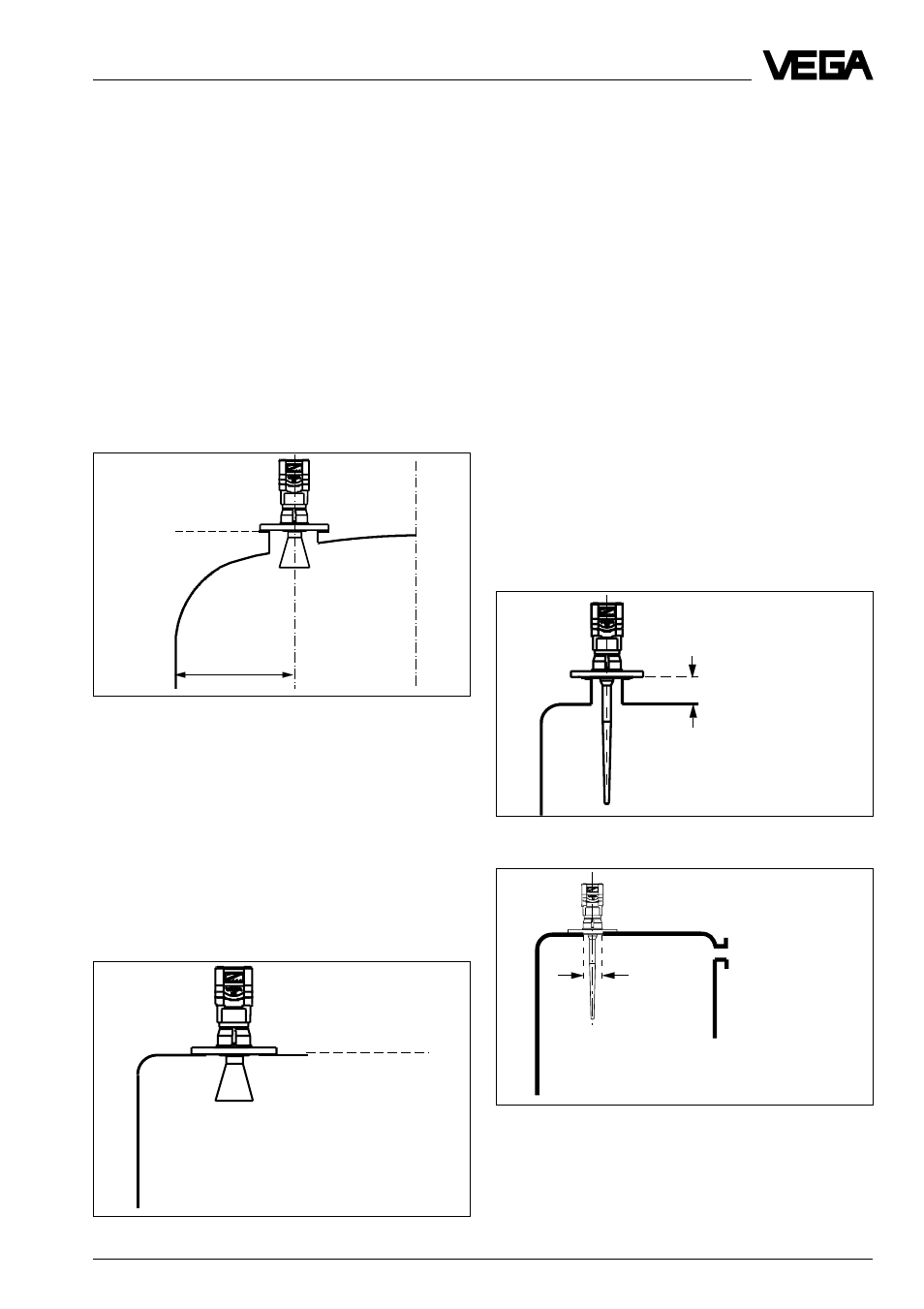

Монтируйте прибор на круглой крыше ре-
зервуара не в середине крыши или близко
к стене резервуара, а примерно на удале-
нии 1/2 радиуса резервуара от середины
или от наружной стенки резервуара.
Круглые крыши резервуаров влияют на
радарные сигналы как параболическое
зеркало. Если радарный датчик находится
в самом центре этой параболической кры-
ши резервуара, то он особенно сильно
воспринимает все ложные эхо-сигналы.
Поэтому обратите внимание на монтаж
вне этой центральной точки, Вы избежи-
те, таким образом, усиленного параболой
ложного эхо-сигнала.
Монтаж непосредственно на плоской
крыше резервуара
Базовая плоскость
Монтаж на выпуклой поверхности резер-
вуара
Монтаж и установка - Измерение жидкостей
Стержневая антенна на DIN-патрубке
Стержневая антенна
Стержневая антенна из PTFE (тефлон) ис-
пользуется особенно для агрессивных ма-
териалов, таких как кислота и щелочь.
Задачи измерений в пищевой промышлен-
ности со стерильными резервуарами тре-
буют химически-нейтральных измери-
тельных систем и часто очень маленьких
отверстий в резервуаре. Тефлоновая стер-
жневая антенна не только химически ней-
тральна, но и монтируется на очень ма-
леньких отверстиях резервуара в 50 мм
или 1
1
/
2
“ резьбовых отверстиях.
При измерениях жидкостей тефлоновой
стержневой антенной монтаж производит-
ся на прямом DIN-патрубке. Патрубок не
может быть при этом длиннее, чем 150 мм
(при применении более длинной антенны
не длиннее чем 250 мм). Стержневые
антенны имеют фланцы DN 50, DN 80 и
DN 100.
Стержневая антенна непосредственно на
отверстии резервуара
≤
100 или 250 мм
Отверстие
ø
50 мм
Рупорная антенна непосредственно на
крыше резервуара
Если прочность резервуара допускает
(учитывая вес датчика), то плоский мон-
таж непосредственно на крыше резервуа-
ра является хорошим и благоприятным
решением. Базовой плоскостью в данном
случае является верхняя поверхность
резервуара.
Базовая плоскость
1
/
2
радиуса
резервуара
