32 VEGAPULS 51 V … 54 V
Измерение в опуске негомогенных
заполняемых материалов
Если Вы хотите измерить негомогенные
или слоистые заполняемые материалы
трубчатой антенной, то труба должна
быть снабжена круглыми отверстиями,
длинными щелями или прорезями. Эти
отверстия гарантируют, что жидкость в
трубе перемешивается и соответствует
остальной жидкости резервуара.

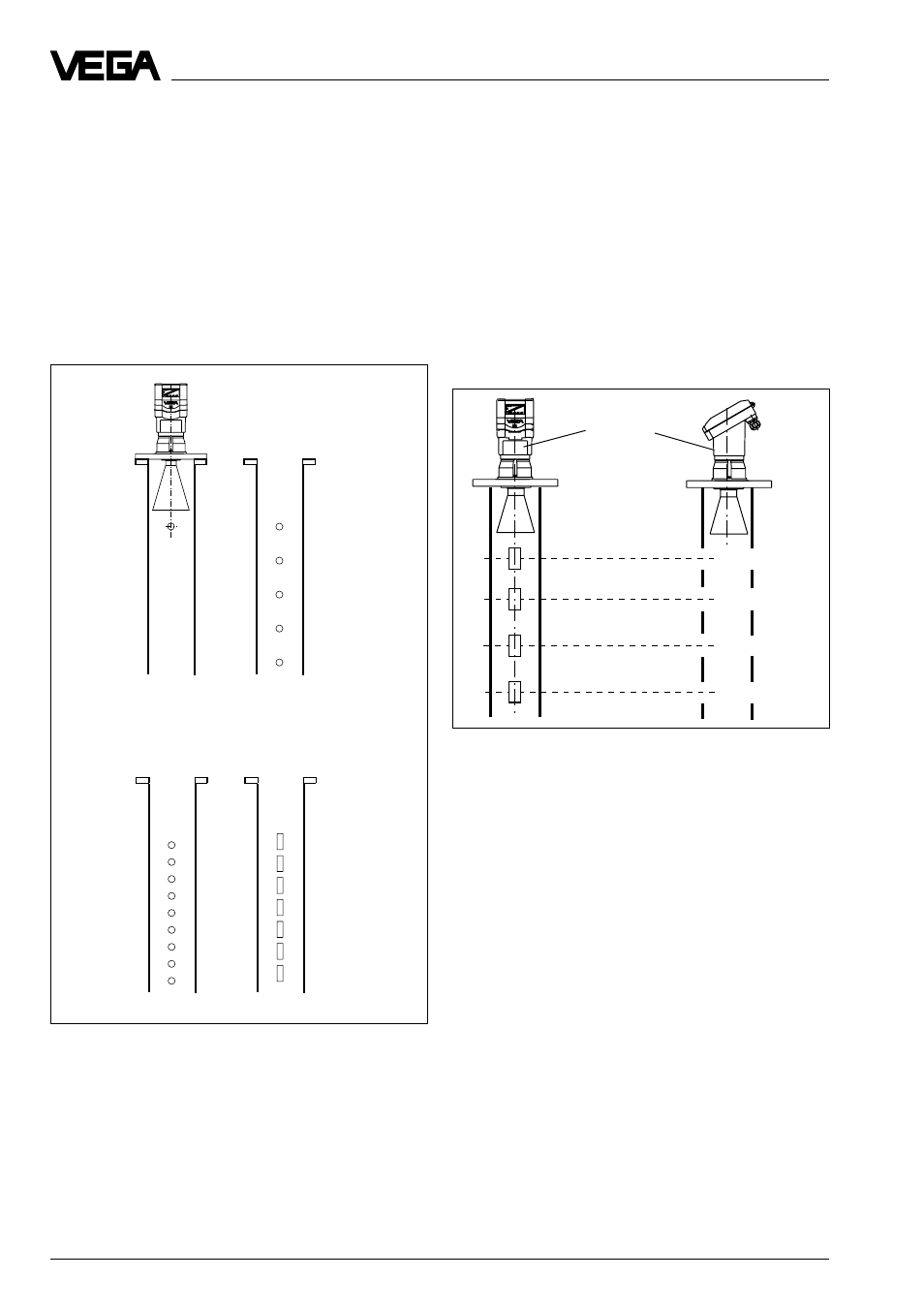

Отверстия в волноводной трубе для сме-
шивания негомогенных материалов
Предусмотрите отверстия тем чаще, чем
более негомогенен измеряемый заполняе-
мый материал.
Круглые отверстия или прорези должны
быть размещены из соображения поляри-
зации радарного сигнала в два ряда через
180°.
Монтаж радарного датчика производят
тогда так, чтобы шильдик датчика нахо-
дился на одной оси с рядами отверстий.
Ряд отверстий на одной оси с шильдиком
Шильдик
слабо негомогенная
жидкость
негомогенная жидкость
гомогенная
жидкость
Монтаж и установка - Измерение в опуске
