16
VEGAPULS 51 V … 54 V
VEGALOG
571 CPU
VEGALOG
571 EV
2
2
CPU
2
2
2
4
2
4
2
4
Смотри также обзор продукции
"Устройства формирования сигнала
серии 500"
Экранированный провод при
электромагнитных наводках
1)
Центр формирования сигнала
VEGALOG 571 с входными картами
в 19"-стойке. 15 датчиков к одной
карте и двухжильный провод
Интерфейсный кабель
RS 232
VEGAPULS 51 … 53
(15 датчиков группируются
любым образом на двухжиль-
ном проводе)
VEGA-
CONNECT 2
VEGADIS 50
Токовые выходы
Выходы напряжения
Релейные
Цифровая структура
Сообщения об аварии
Подсоединение ко всем
Bus-системам
Транзисторные выходы
1) Провода к датчикам должны вестись экраниро-
ванным кабелем. Рекомендуется кабель с двух
сторон заземлить. При этом следует учесть,
чтобы по экрану не протекал никакой уравни-
тельный ток. Уравнительные токи предотвра-
щаются при двухстороннем заземлении экрана
кабеля тем, что на одной стороне (например, в
шкафу распределительного устройства) экран
соединяется с потенциалом земли через кон-
денсатор (например, 1 мкФ , 100 В).

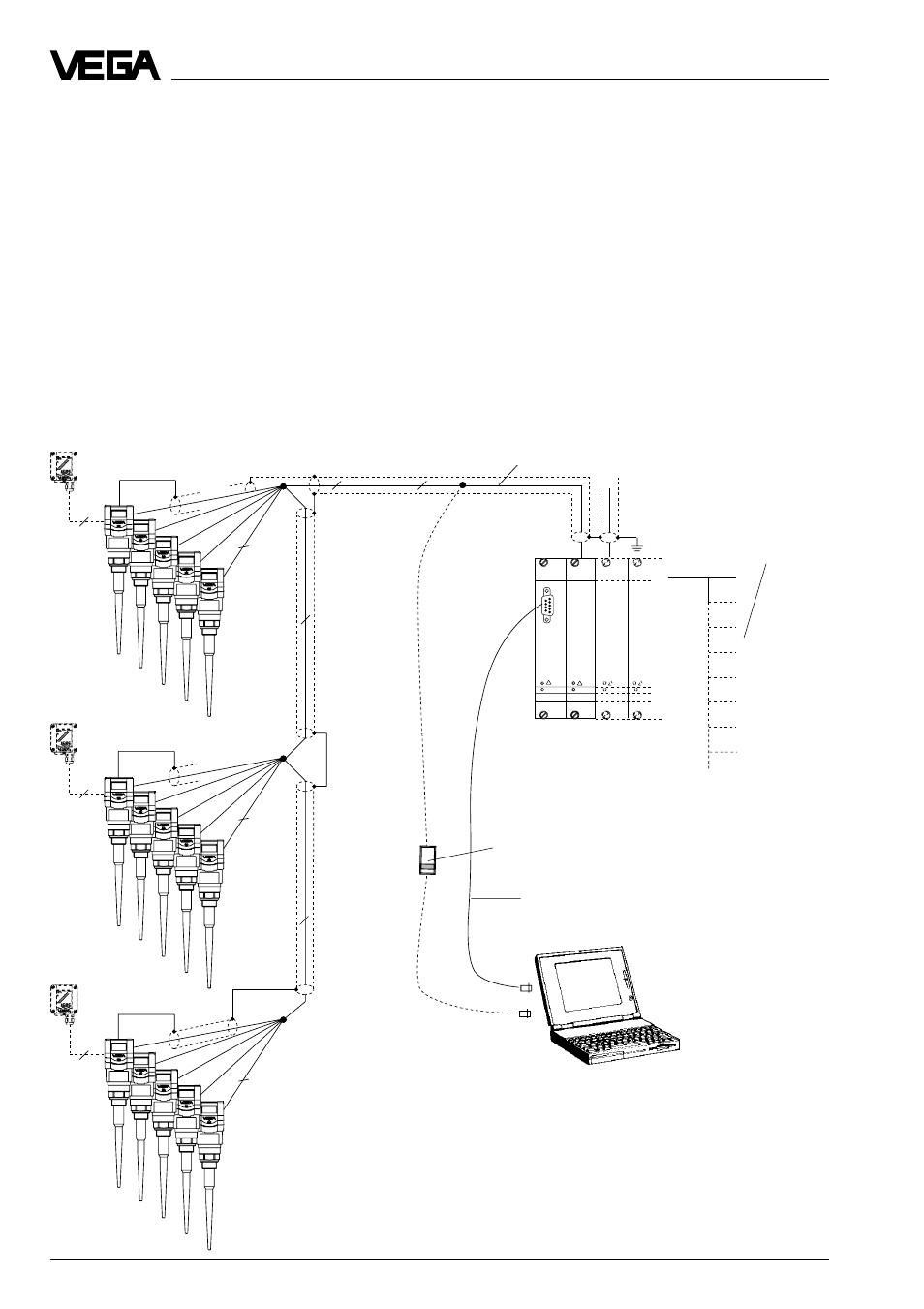

Типы и варианты
-
Построение измерительных систем
15 датчиков соединенных двухжильным кабелем с центром формирования
сигнала VEGALOG 571
•
Двухпроводная техника, питающее напряжение и цифровой выходной
сигнал через один двухжильный кабель, центр формирования сигнала
VEGALOG 571.
•
До 15 датчиков на одном двухжильном проводе.
•
Индикатор измеряемой величины, встроенный в датчик.
•
Вариант внешнего индикаторного устройства (удален от датчика до
25 м).
•
Обслуживание с ПЭВМ или обслуживающего модуля (съемный, уста-
навливается в датчик или во внешнее индикаторное устройство).
•
Максимальное сопротивление сигнального провода 15 Ом на жилу или
макс. длина кабеля - 1000 м.
