Электрическое подключение - Подключение датчика
5.2 Подключение датчика
После того как Вы смонтировали датчик в
положение измерения в соответствии с
указаниями в главе 4 “Монтаж и установ-
ка”, открутите винт на верхней стороне
датчика. Крышку датчика в варианте с
дисплеем можно открыть. Открутите
накидную гайку держателя кабеля и
сдвиньте ее примерно на 10 см вдоль
кабеля. Накидная гайка защищена замком
безопасности от саморазвинчивания.
Вставьте кабель в отверстие датчика.
Снова закрутите накидную гайку и под-
ключите провода кабеля к соответствую-
щим клеммам.
Клеммы не имеют винтов. Нажмите вниз
на углубление белой лапки клеммы ма-
ленькой отверткой и вставьте медную
жилу провода в отверстие клеммы. Про-
верьте положение провода в клемме лег-
ким потягиванием подключенного провода.

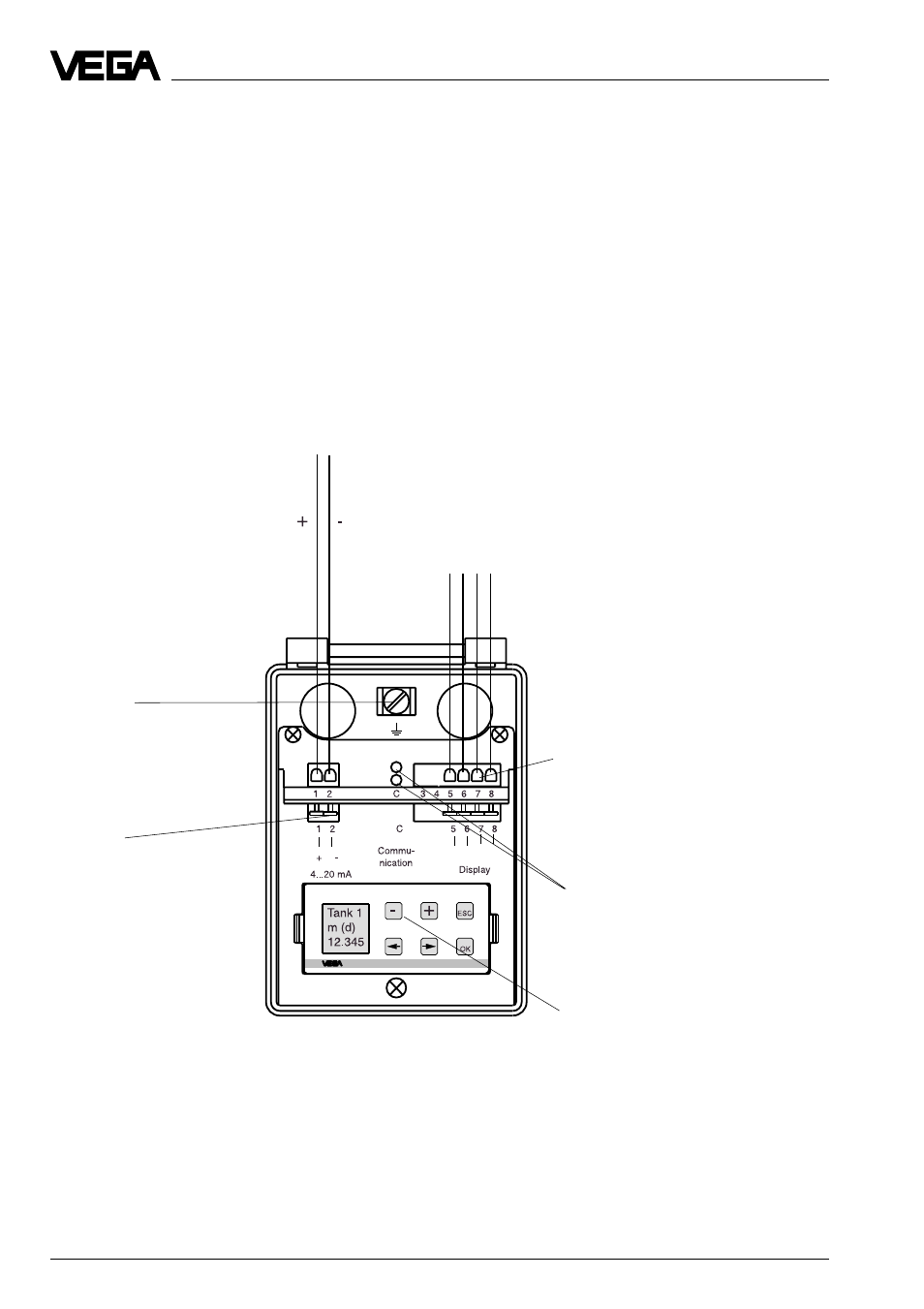

На индикаторное устройство на
крышке датчика или на внешнее
индикаторное устройство
VEGADIS 50
Гнезда для подключения
интерфейсного адаптера
VEGACONNECT
Двухпроводная техника
Питающее напряжение и
цифровой измерительный
сигнал
Пружинные
клеммы для
VEGADIS
(max. сечение
жилы 2,5 мм
2
)
Вставляемый
обслуживающий
модуль MINICOM
Пружинные клеммы
Земляная клемма
Земляная клемма
должна быть соединена с
земляной шиной
